1. 產品概述

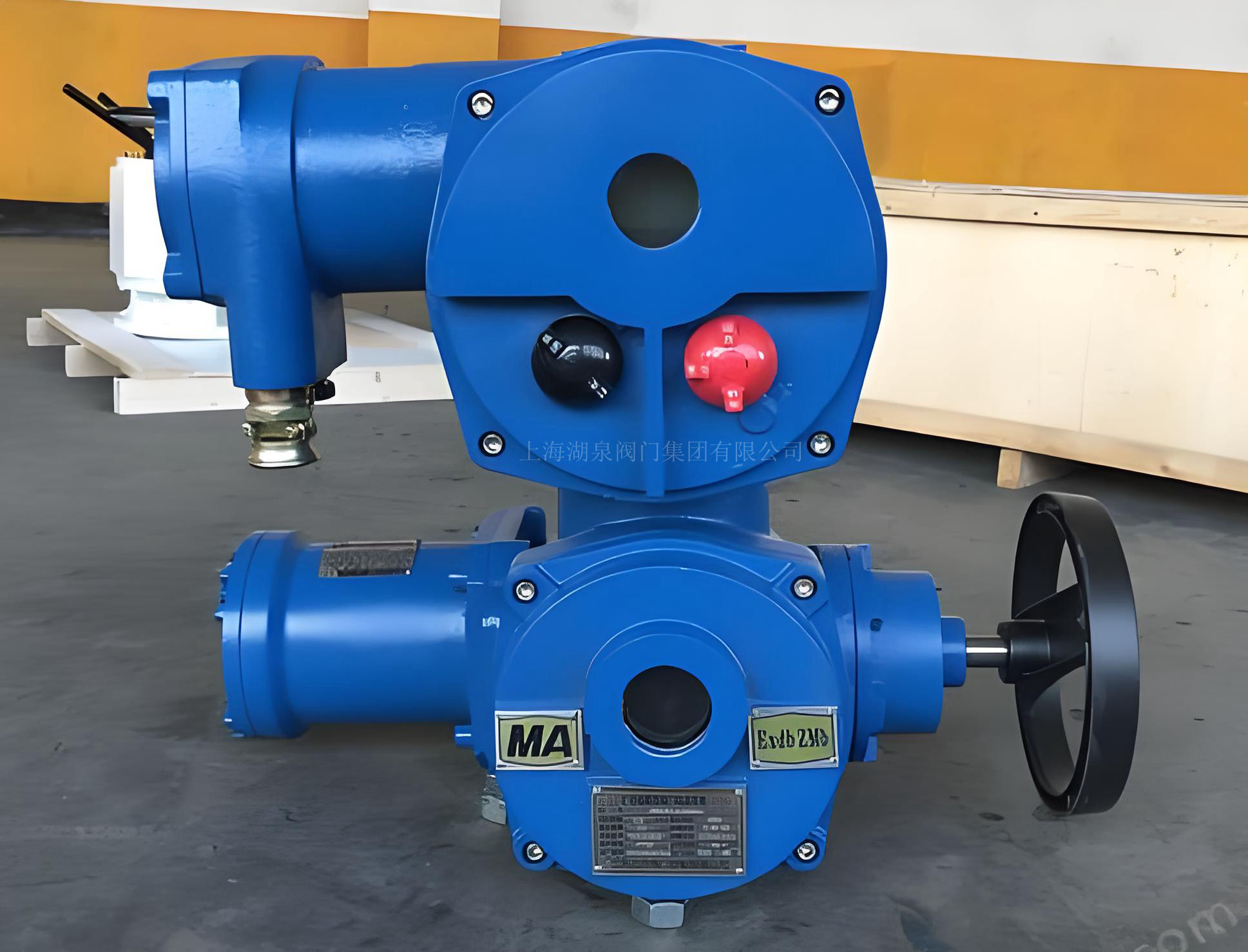

上海湖泉閥門集團有限公司ZB90-24/(660V) 是一款專為煤礦及存在爆炸性氣體環境的工業場所設計的多回轉閥門驅動裝置。該設備采用隔爆型結構設計，能夠安全地在含有瓦斯、煤塵等爆炸性混合物的環境中工作。其核心功能是為閘閥、截止閥、隔膜閥等做直線運動的閥門提供開啟、關閉及調節動力，是實現閥門遠程控制、集中控制和自動控制的關鍵執行機構。“一體式”設計意味著該裝置集成了電機、減速機構、控制模塊及行程/力矩保護機構，結構緊湊，安裝維護便捷，無需額外配置獨立的控制箱即可實現基礎的就地控制功能（若需高級集控，通常配合KXBC型專用隔爆控制箱使用以接入DCS系統）。

2. 型號含義解析

• ‌ZB‌：代表礦用隔爆型閥門電動裝置（Z-閥門電動裝置，B-隔爆型）。
• ‌90‌：表示輸出公稱轉矩為 900 N·m (約 90 kgf·m)。
• ‌24‌：表示輸出軸轉速為 24 r/min。
• ‌660V‌：表示額定工作電壓為三相交流 660V，適用于煤礦井下供電網絡。

3. 主要技術參數

• ‌電源電壓‌：三相 AC 660V，50Hz（部分型號支持380V/660V雙電壓或特殊電壓定制）。
• ‌輸出轉矩‌：900 N·m。
• ‌輸出轉速‌：24 r/min。
• ‌工作制‌：短時工作制，額定持續工作時間通常為 10 分鐘（特殊訂貨可達 30 分鐘）。
• ‌防爆標志‌：Ex d I Mb（適用于煤礦非采掘工作面）或 Ex d II BT4 Gb（適用于工廠爆炸性氣體環境）。
• ‌防護等級‌：IP55（標準），可選 IP65 或 IP67。
• ‌環境溫度‌：-20℃ ~ +60℃（特殊訂貨可適應 -40℃ ~ +80℃）。
• ‌相對濕度‌：≤95% (25℃時)。
• ‌適用閥桿直徑‌：最大可達 60mm。

4. 核心特點與優勢

1. ‌高安全性防爆設計‌：外殼采用高強度鑄鐵或鋁合金制造，隔爆接合面參數嚴格符合 GB3836.2 標準，能有效隔離內部可能產生的電火花與外部爆炸性氣體，確保礦井作業安全。
2. ‌完善的保護功能‌：內置轉矩控制機構和行程控制機構，具備過力矩保護、行程限位保護、缺相保護等功能，防止閥門卡死損壞設備或電機過熱燒毀。
3. ‌智能控制與反饋‌：配備開度指示機構，可就地顯示閥門開關位置；支持遠傳電位器信號輸出，便于接入上位機系統進行實時監控。
4. ‌適應性強‌：體積小、重量輕，結構緊湊，適合空間受限的安裝環境。手動/電動切換方便，斷電時可手輪操作。
5. ‌廣泛兼容性‌：不僅適用于閘閥、截止閥等多回轉閥門，通過加裝二級減速箱后，也可用于蝶閥、風門等部分回轉閥門的驅動。

5. 應用領域

廣泛應用于煤礦井下排水系統、瓦斯抽放系統、地面選煤廠、電力、冶金、石油、化工、造紙及污水處理等行業，特別是在對防爆要求極高的危險區域，是替代人工操作、實現自動化管理的理想選擇。

6. 安裝與調試注意事項

• ‌安裝方向‌：建議電機水平安裝，電氣箱蓋向上或垂直，以便維護和散熱。
• ‌接線要求‌：必須使用符合防爆要求的電纜引入裝置，確保密封圈完好，接地可靠。
• ‌調試步驟‌：先調整關向力矩和行程，再調整開向力矩和行程，最后校準開度指示器和遠傳電位器。嚴禁在調試過程中損傷防爆面。
