上海湖泉閥門集團有限公司ZB45-24/(380V) 是一款專為煤礦井下及存在爆炸性氣體環境設計的隔爆型多回轉閥門電動執行機構。該裝置主要用于驅動閘閥、截止閥、隔膜閥等啟閉件做直線運動的閥門，實現閥門的開啟、關閉及調節功能，是礦井通風、排水及瓦斯抽放系統中實現遠控、集控和自動控制的核心驅動設備。

1. 產品概述與型號解析

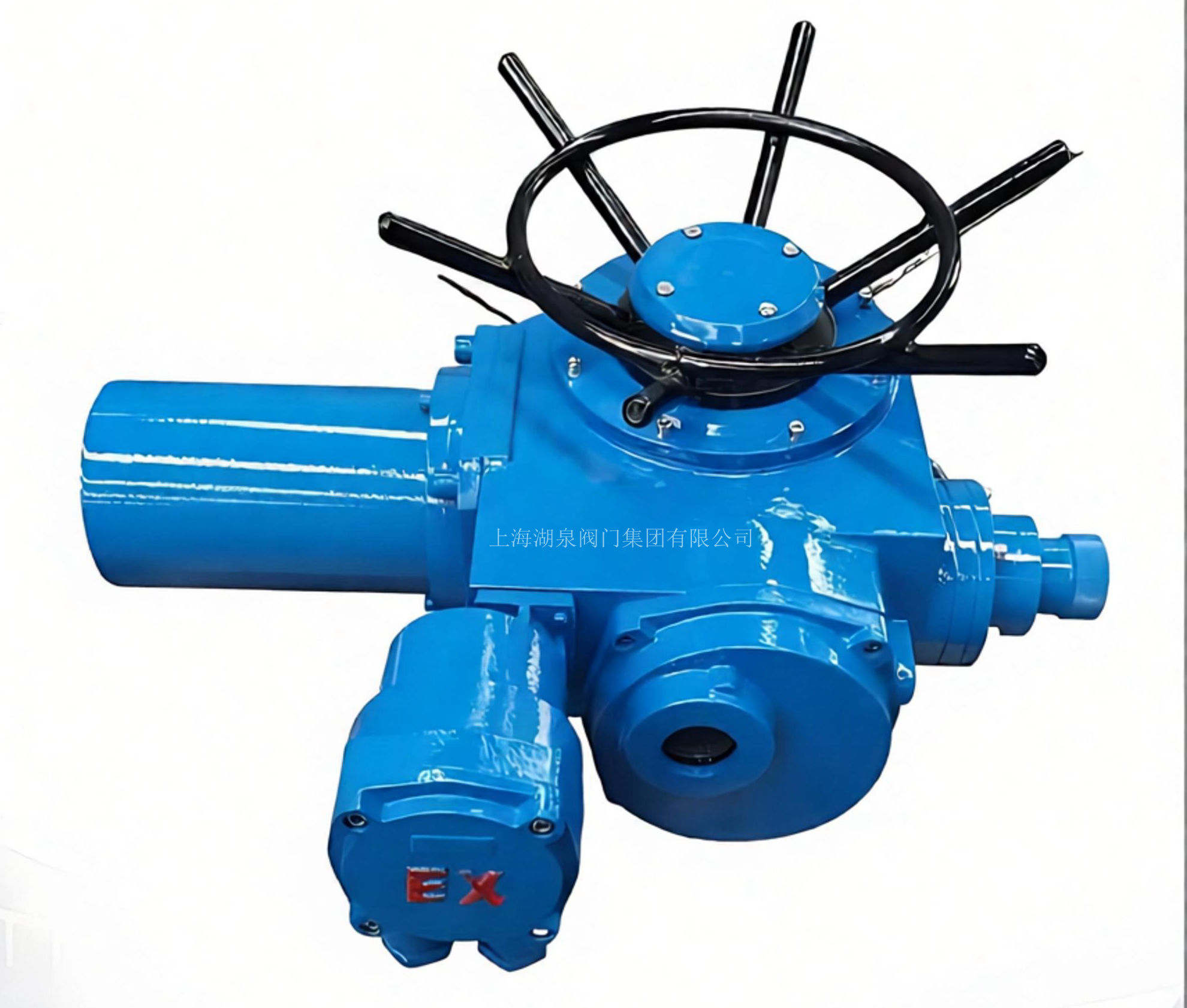

• ‌產品名稱‌：礦用隔爆型閥門電動裝置
• ‌型號含義‌：
  • ‌ZB‌：代表“隔爆型”閥門電動裝置，具備防爆安全設計。
  • ‌45‌：表示額定輸出轉矩為 450 N·m，反映其驅動閥門的能力。
  • ‌24‌：表示輸出轉速為 24 r/min（轉/分鐘），決定閥門開關速度。
  • ‌(380)‌：表示額定工作電壓為交流 380V（部分型號兼容 380V/660V）。
• ‌適用標準‌：符合 GB3836.1、GB3836.2 等國家防爆電氣標準，防爆標志通常為 Ex d I Mb（適用于煤礦井下非采掘工作面）或 Ex d II BT4（適用于工廠爆炸性氣體環境）。

2. 主要技術參數

3. 核心功能特點

• ‌高等級防爆安全‌：采用隔爆外殼結構，將可能產生火花、電弧的電氣部件與外部爆炸性氣體混合物隔離，確保在瓦斯、煤塵等危險環境中安全運行。
• ‌多重保護機制‌：
  • ‌力矩保護‌：內置力矩控制器，當閥門卡阻或過載時自動切斷電源，保護電機和閥門。
  • ‌行程控制‌：配備精密行程限位開關，準確控制閥門的全開和全關位置。
  • ‌電氣保護‌：具備缺相保護、電機過熱保護等功能，防止電機燒毀。
• ‌手動/電動切換‌：設有手-電動切換機構，在斷電或緊急情況下，可通過手輪進行手動操作，結構簡單可靠，便于應急維護。
• ‌直觀指示與控制‌：配備現場開度指示器，可直觀顯示閥門當前位置；支持遠程信號輸入，易于接入自動化控制系統。
• ‌結構緊湊‌：體積小、重量輕，便于在狹窄的礦井巷道或控制屏上安裝與維護。

4. 典型應用場景

• ‌煤礦井下‌：用于主排水泵房閥門、井下通風風門、瓦斯抽放管道閥門的控制。
• ‌化工與石油‌：適用于含有易燃、易爆氣體的化工廠、煉油廠管道閥門控制。
• ‌其他工業領域‌：電力、冶金、污水處理等需要防爆要求的場合。

5. 安裝與維護注意事項

• ‌安裝方向‌：推薦電機處于水平狀態，電氣箱蓋向上或垂直，以利于潤滑和維護。
• ‌接線要求‌：必須使用符合防爆要求的電纜引入裝置，接地線需可靠連接，確保防爆性能不被破壞。
• ‌調試前檢查‌：使用前需檢查電機旋向、控制線路是否正確，并對力矩、行程及開度指示器進行校準。
• ‌定期維護‌：定期檢查隔爆面是否完好并涂抹防銹油，檢查密封件老化情況，確保防護等級有效。
