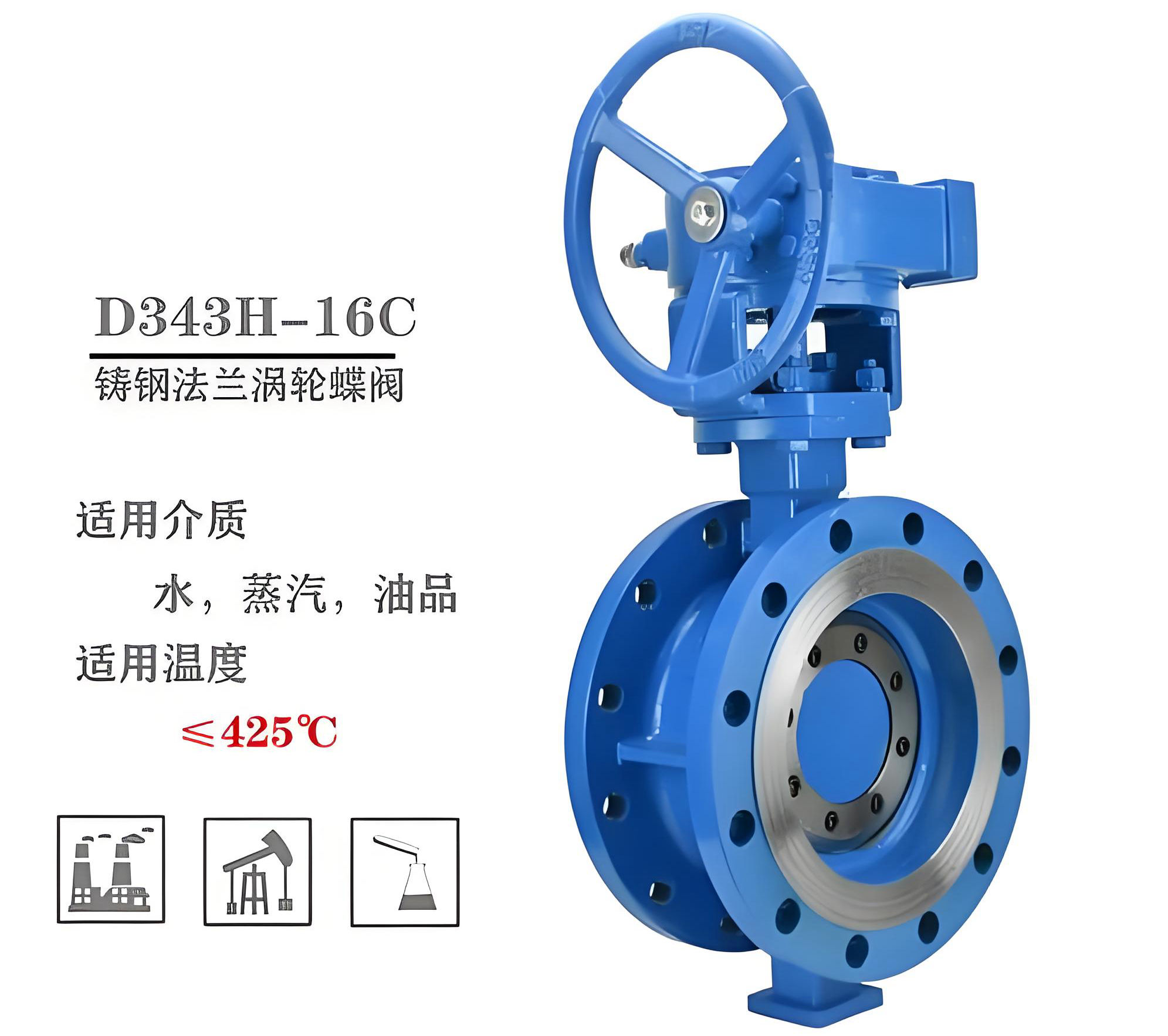

上海湖泉閥門集團有限公司D343W(H)-16P DN80 是一款高性能的工業閥門，廣泛應用于冶金、電力、石油化工、給排水及市政建設等領域。該閥門采用三偏心多層次金屬硬密封結構，結合蝸輪傳動裝置，具備耐高溫、耐腐蝕、密封性能優異及操作輕便等特點。以下從型號含義、結構特點、技術參數、工作原理及應用場景五個維度進行詳細介紹。

一、 型號含義解析

• ‌D‌：代表蝶閥（Butterfly Valve）。
• ‌3‌：代表連接形式為法蘭連接（Flange）。
• ‌4‌：代表結構形式為垂直板式或三偏心結構（具體視廠家設計，此處主要指三偏心硬密封）。
• ‌W/H‌：代表密封面材質。W通常指閥體直接加工或堆焊不銹鋼密封面；H指合金鋼密封面。兩者均屬于硬密封范疇，具有耐磨損特性。
• ‌16‌：代表公稱壓力為 PN1.6 MPa（即16公斤壓力）。
• ‌P‌：代表閥體材質為不銹鋼（通常指 CF8/304 不銹鋼）。若為 R 則代表 316L 不銹鋼。
• ‌DN80‌：代表公稱通徑為 80mm。

二、 核心結構與特點

• ‌三偏心硬密封設計‌
  采用三維偏心原理，即閥桿軸線與蝶板密封面軸線存在三個方向的偏心距。這種結構使得蝶板在啟閉過程中，密封面與閥座瞬間脫離接觸，實現了“無摩擦”啟閉，極大地延長了閥門的使用壽命，并降低了操作力矩。

• ‌多層次金屬硬密封‌
  密封圈選用不銹鋼制作，結合精密的 J 形彈性密封圈或多層次軟疊式結構。這種設計兼具金屬硬密封的耐高溫、耐高壓性能和彈性密封的補償功能。無論在低溫還是高溫（≤425℃）環境下，均能保持優良的密封性能，實現“越關越緊”的效果。

• ‌雙向密封功能‌
  通過彈簧調節環補償公差及彈性形變，該閥門具備雙向密封能力。安裝時不受介質流向限制，也不受空間位置影響，可在任何方向安裝，簡化了管道設計與施工難度。

• ‌蝸輪傳動機構‌
  配備蝸輪減速器，不僅使蝶板具有自鎖能力，能準確停留在任意開啟角度，還大幅降低了手動操作的力矩，改善了操作性能。驅動裝置支持多工位（旋轉90°或180°）安裝，便于用戶根據現場空間進行調整。

• ‌高強度蝶板結構‌
  針對大規格或高壓工況，蝶板可采用桁架結構，強度高、過流面積大、流阻小。密封面常堆焊鈷基硬質合金，進一步提升了耐磨損和耐腐蝕性能。

三、 主要技術參數

四、 工作原理

D343W(H)-16P 蝶閥的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉。

• ‌開啟過程‌：轉動蝸輪手柄，帶動閥桿旋轉，蝶板隨之轉動。由于三偏心結構，蝶板密封面在開啟瞬間即與閥座分離，無摩擦磨損。
• ‌關閉過程‌：蝶板旋轉至關閉位置，密封面與閥座貼合。在介質正向流動時，介質壓力輔助擠壓密封面，增強密封效果；在逆向流動或低壓時，依靠驅動裝置的力矩及彈性密封圈的補償作用，確保密封嚴密。

五、 應用領域與優勢

• ‌應用場景‌：廣泛用于冶金行業的高溫煙風道、電力行業的循環水系統、石油化工的流體輸送、城市給排水管網以及市政建設工程中。
• ‌產品優勢‌：
  • ‌長壽命‌：無摩擦啟閉設計，密封面磨損極小。
  • ‌高可靠性‌：金屬硬密封適應惡劣工況，耐高溫、耐腐蝕。
  • ‌安裝便捷‌：雙向密封，無需考慮流向，法蘭連接標準化程度高。
  • ‌操作省力‌：蝸輪傳動提供機械增益，適合頻繁操作或大口徑閥門。
