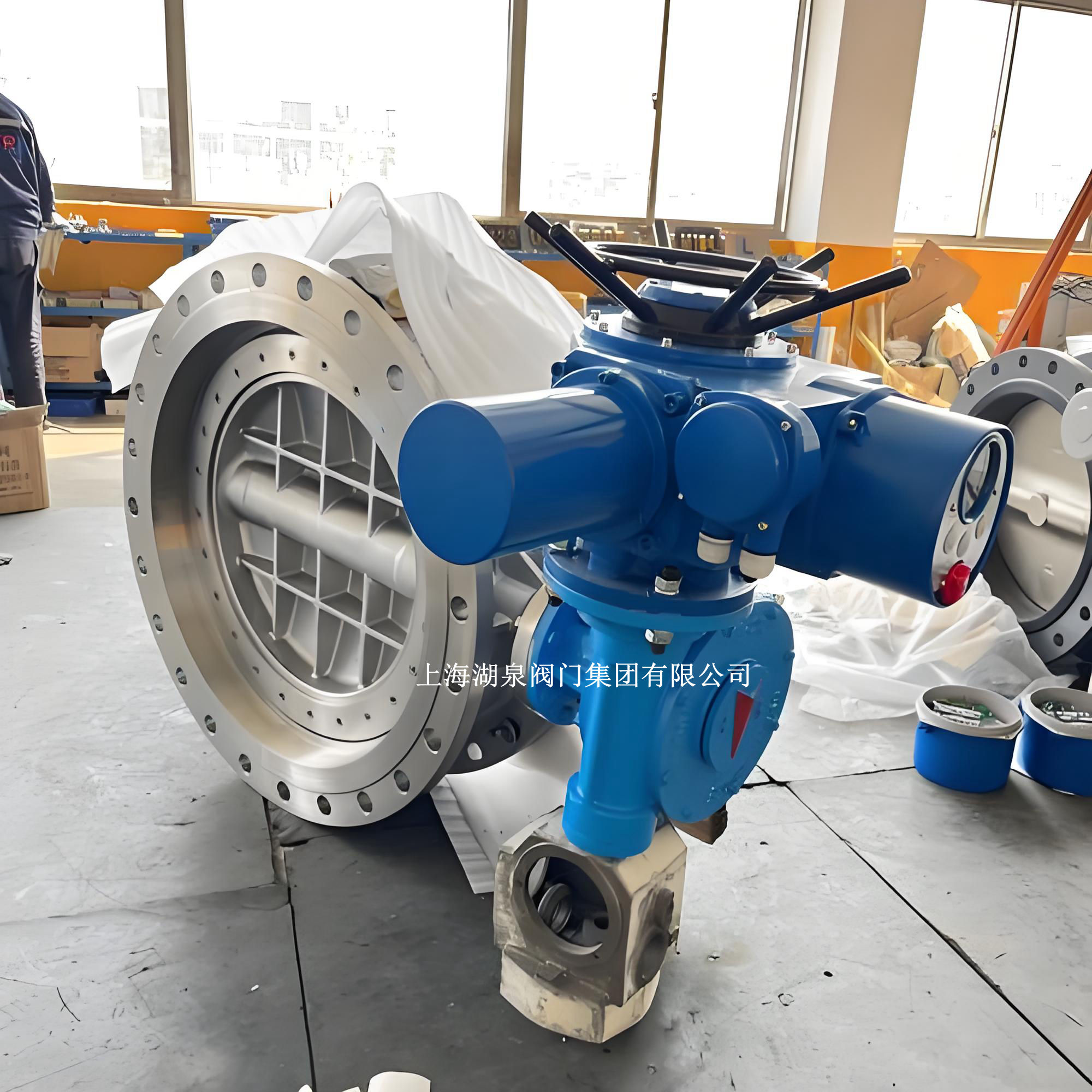

上海湖泉閥門集團有限公司D943H-10C DN600 電動硬密封蝶閥（帶遠傳功能） 是一款廣泛應用于工業管道系統的自動化控制閥門。該型號屬于法蘭連接、三偏心金屬硬密封結構，公稱壓力為1.0MPa（PN10），公稱通徑為600mm。其核心特點在于采用多層次金屬硬密封技術，具備耐高溫、耐腐蝕及雙向密封能力，配套的智能電動執行機構支持遠程信號反饋與控制。

產品核心參數

• ‌基本規格‌：公稱通徑 ‌DN600‌，公稱壓力 ‌PN10 (1.0 MPa)‌，連接方式為 ‌法蘭式‌。
• ‌適用介質與溫度‌：適用于水、蒸汽、油品、煤氣及弱腐蝕性流體；碳鋼材質適用溫度為 ‌-29℃～425℃‌，不銹鋼材質可達 ‌-40℃～650℃‌ 。
• ‌密封性能‌：采用 ‌三偏心密封結構‌，蝶板密封面堆焊鈷基硬質合金，閥座密封圈由多層不銹鋼片組成，實現金屬硬密封與彈性密封的雙重優勢，具備 ‌雙向密封‌ 功能，泄漏率符合 GB/T13927 標準 。
• ‌執行機構功能‌：配套角行程電動執行器，支持 ‌開關型‌（AC220V/380V直接控制）和 ‌調節型‌（接收4-20mA或1-5V DC信號）；具備 ‌遠傳功能‌，可輸出位置反饋信號，實現遠程監控與自動化調節 。‌‌

主要結構特點

三偏心硬密封設計

該閥門采用三維偏心原理，即閥桿軸心偏離管道中心、閥桿軸心偏離密封面中心以及密封面呈傾斜錐形。這種設計使得蝶板在開啟時能迅速脫離閥座，減少磨損；關閉時利用“越關越緊”的自鎖效應，確保密封可靠且無摩擦傳動，顯著延長使用壽命 。‌‌

高強度蝶板結構

針對DN600的大口徑規格，蝶板通常采用 ‌絎架結構‌ 或流線型設計。這種結構不僅強度高，能承受較大介質壓力，而且過流面積大、流體阻力小，適合大流量工況 。‌‌

智能電動執行機構

配套的電動執行機構具有以下遠傳與控制特性：

• ‌信號交互‌：輸入端接收工業自動化系統的4-20mA模擬量信號進行精確開度調節；輸出端提供閥位反饋信號（如4-20mA或電位器信號），便于中控室實時監控閥門狀態 。
• ‌保護功能‌：內置過熱保護、過載保護及雙重限位裝置，支持任意角度安裝，部分型號防護等級可達IP67，適應戶外或惡劣環境 。
• ‌驅動電源‌：通常支持AC220V或AC380V電源，接線簡單，部分智能型執行器無需額外伺服放大器 。‌‌

應用領域

該閥門廣泛用于對密封性和耐溫性要求較高的工業場景：

• ‌能源與化工‌：石油、天然氣、煤化工、硫酸制酸系統中的氣體與液體管路調節 。
• ‌電力與冶金‌：火電廠冷卻水系統、冶金行業的高溫?zé)煔饣蛘羝艿?。
• ‌市政與環保‌：給排水主管道、污水處理及供熱管網的大流量截斷與調節 。‌‌

選型與安裝提示

• ‌安裝方向‌：建議立式安裝，避免倒裝；若安裝在管路末端，需配裝出口法蘭以防止密封圈積壓 。
• ‌調試注意‌：電動閥門調試前需確認閥門性能與工況相符，清洗內腔異物；調試時需測試強度與密封性能，并檢查遠傳信號反饋是否準確 。
• ‌維護建議‌：對于啟閉頻繁的閥門，建議定期檢查執行機構及傳動部位，保持潤滑，確保填料密封性及閥桿轉動靈活 。‌‌
•
