?PXWII-1000型鑄鋼配水閘閥選型指南：從材質特性到工況匹配
[ 2026-09-22 ]
在礦山排水、市政供水及大型工業循環水系統中，PXWII系列配水閘閥因其獨特的直角式結構和可靠的密封性能，成為關鍵的控制節點。其中，PXWII-1000型作為大口徑、高承壓能力的代表型號，其選型直接關系到系統的安全性與運行效率。本文旨在從材質特性、結構優勢及工況匹配三個維度，深入解析該型號閥門的選型邏輯，為工程設計與采購提供專業技術參考。
一、 核心材質特性解析：強度與耐蝕性的平衡
PXWII-1000型閥門主體采用優質鑄鋼材質，相較于傳統鑄鐵閥門，其在機械性能和環境適應性上具有顯著優勢。
1. 閥體材質：ZG230-450或WCB鑄鋼
該型號通常選用ZG230-450（國標）或ASTM A216 WCB（美標）鑄鋼。這種材質經過正火+回火的熱處理工藝，具備較高的屈服強度和抗沖擊韌性。
耐壓能力：能夠承受PN1.0MPa及以上的工作壓力，滿足深井排水或長距離輸水管網的靜壓與動壓需求。
溫度適應性：適用介質溫度范圍通常在-20℃至80℃之間，部分強化型號可適應更高溫度，確保在四季溫差較大的戶外環境中不發生脆裂。
2. 關鍵部件材質優化
閘板與閥桿：閘板多采用不銹鋼或表面堆焊硬質合金，閥桿采用2Cr13或類似不銹鋼材質并進行調質處理。這種組合有效解決了長期浸泡在水中易銹蝕的問題，降低了操作力矩，防止因銹死導致無法啟閉。
密封組件：密封面常采用銅合金或聚四氟乙烯（PTFE）復合材料。銅合金具有良好的自潤滑性和耐磨性，而PTFE則提供了優異的化學惰性，耐酸堿腐蝕，確保在污水或含有微量腐蝕性介質的工況下仍能保持零泄漏。
二、 結構特點與技術優勢

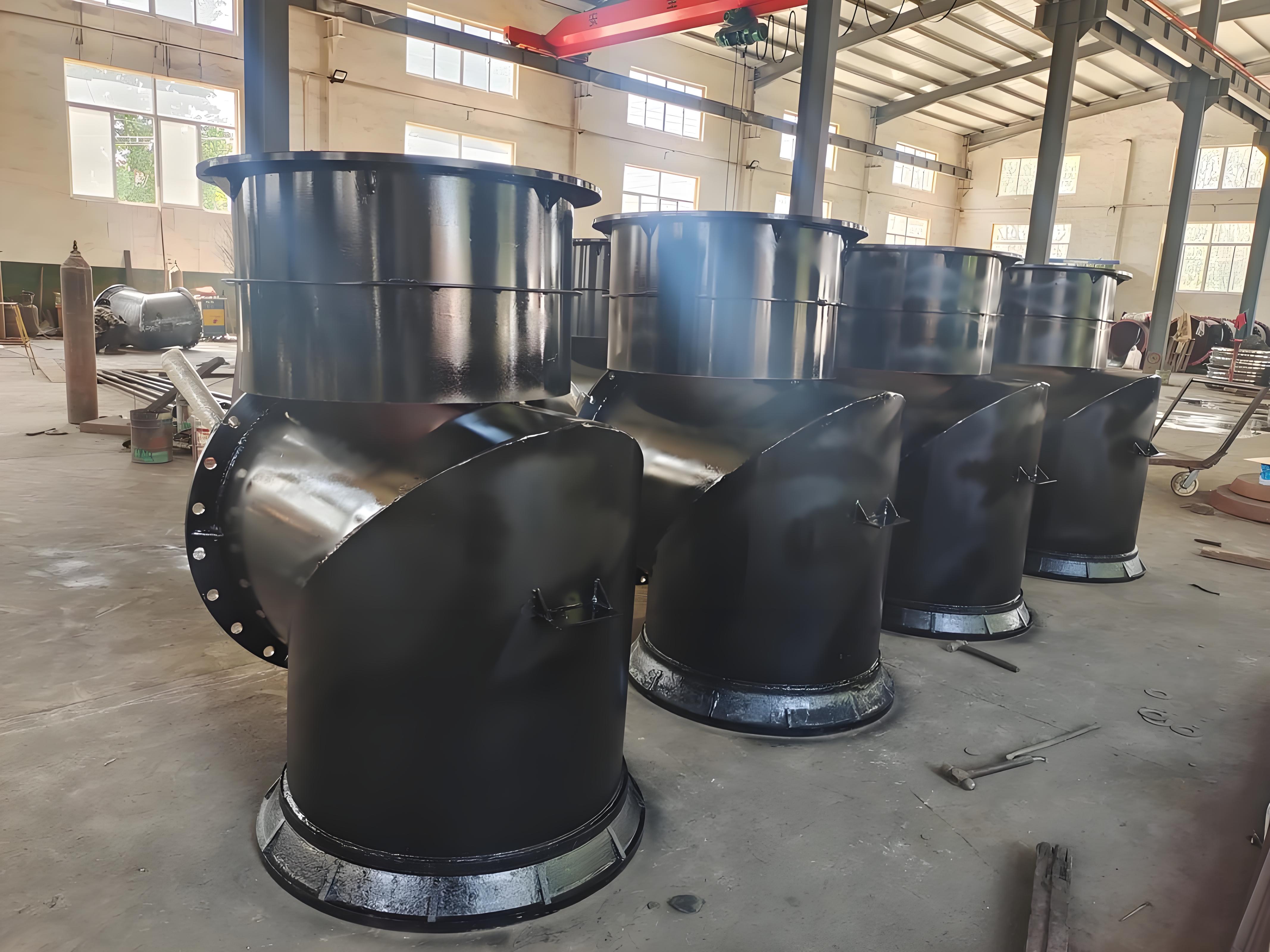

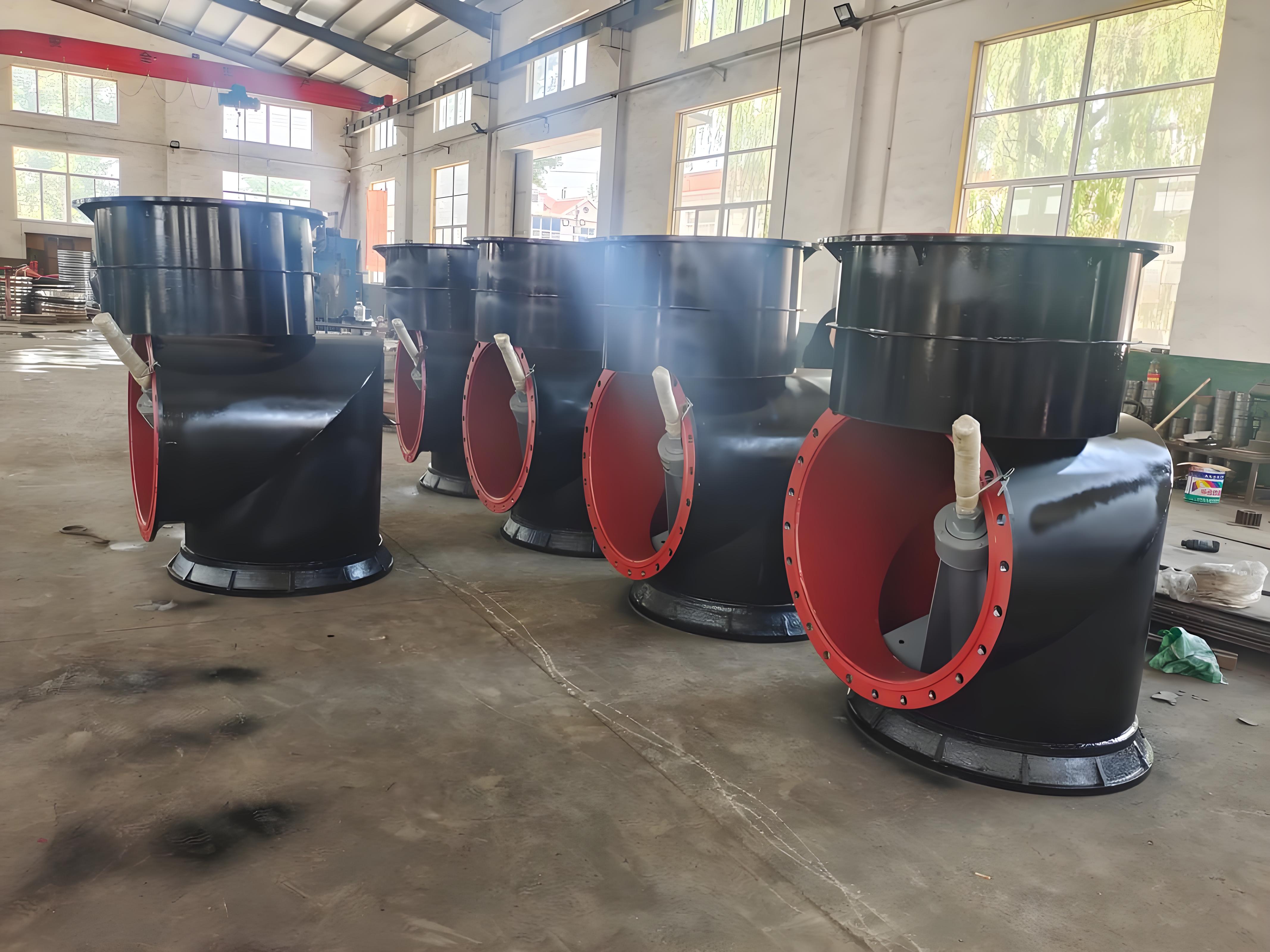

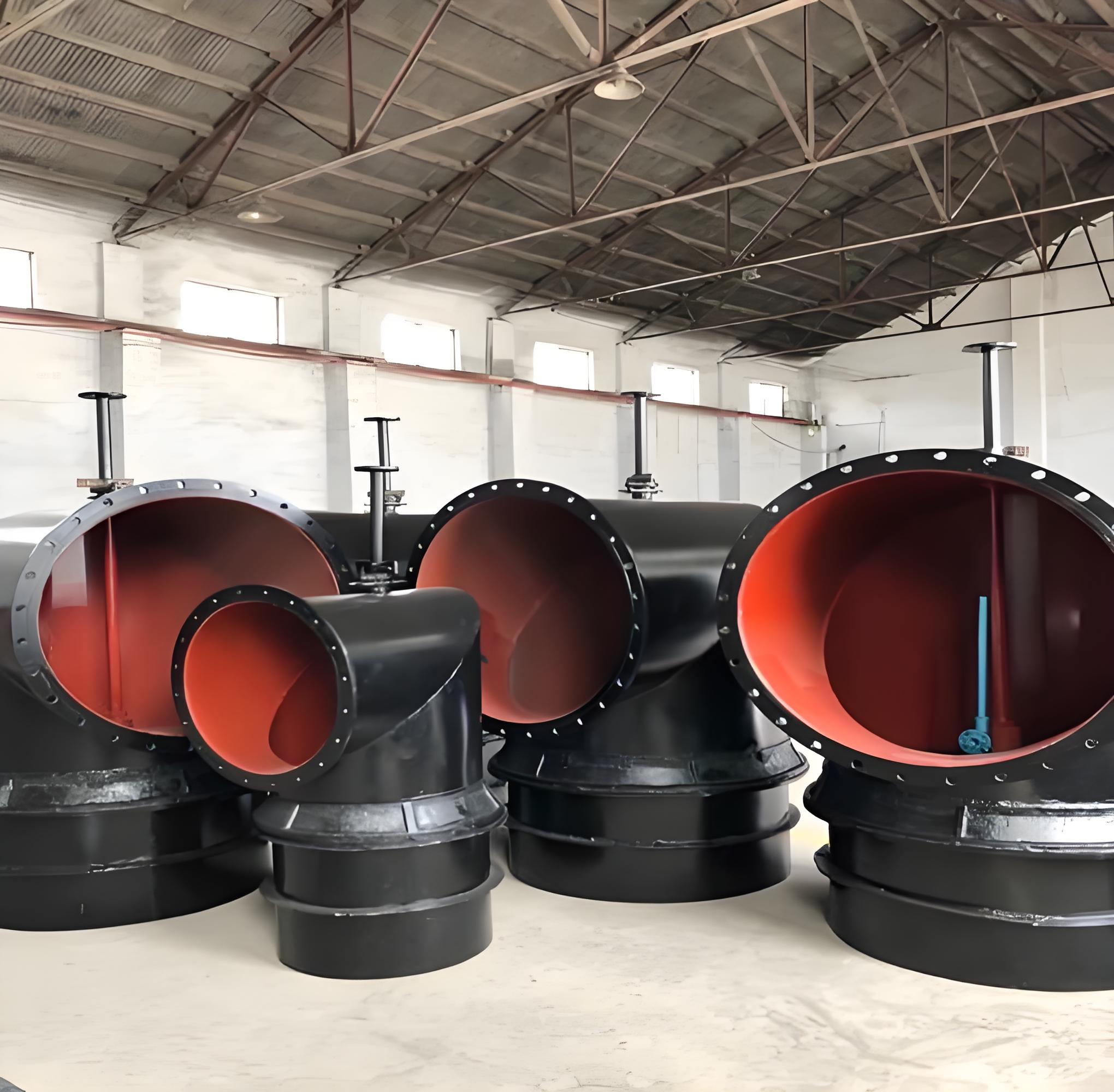

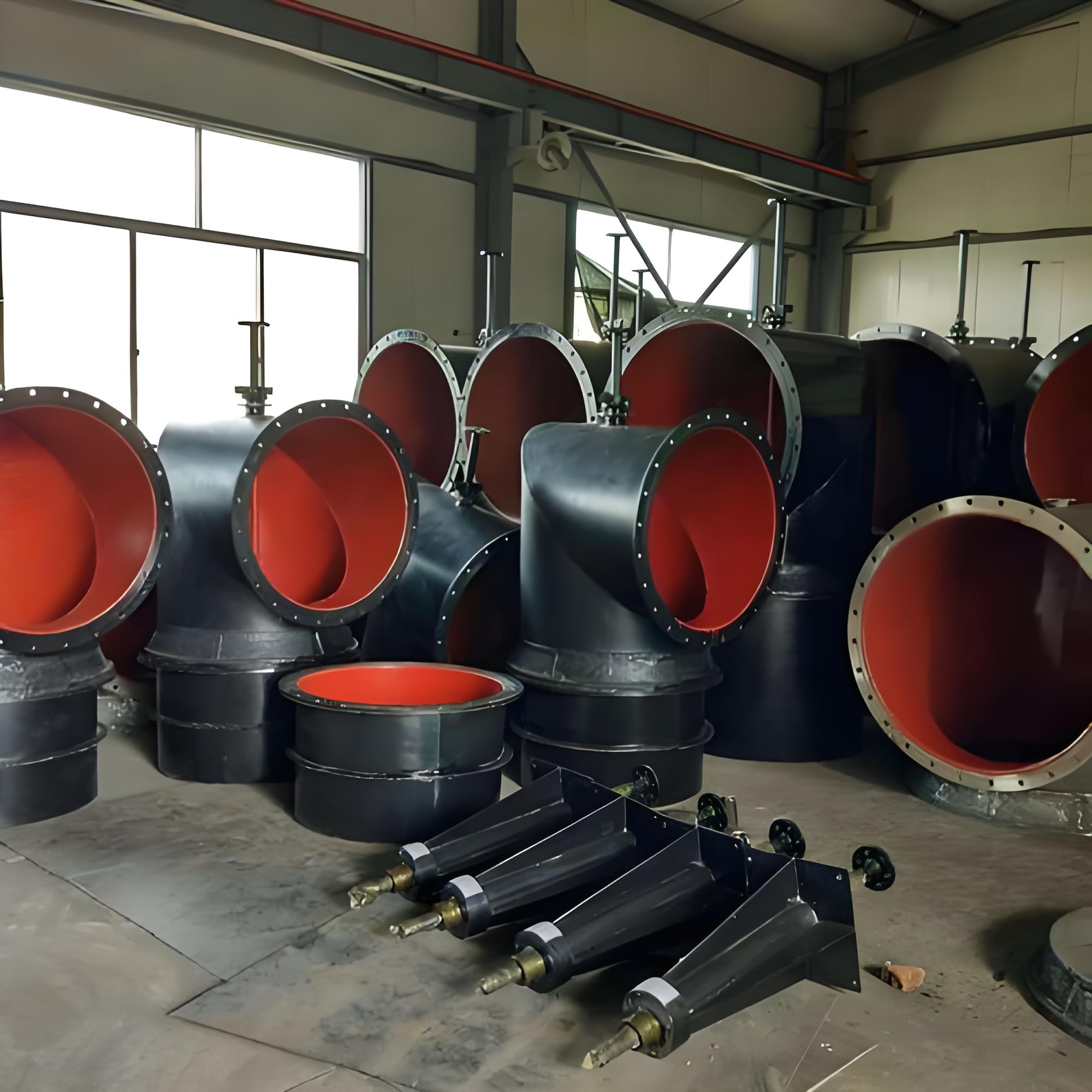

PXWII-1000型屬于直角式配水閘閥，其結構設計針對大流量截斷場景進行了專門優化。
1. 直角流道設計
不同于直通式閘閥，PXWII系列采用直角彎管式結構。這種設計便于在狹窄空間或特定管道布局中進行安裝，尤其適用于泵房出口與水倉之間的連接。雖然直角結構理論上流阻略大于直通式，但通過內部流道的流線型優化，其水力損失控制在合理范圍內。
2. 錐形密封與鉸接傳動
該型號的核心密封技術在于錐形密封環與閥舌的配合。閥舌與閥桿采用鉸接式連接，配合錐形密封面，在關閉過程中能產生楔緊效應，實現雙向密封。這種結構對介質中的微小顆粒具有一定的容忍度，不易卡澀，特別適合礦山井下含少量雜質的排水環境。
3. 低力矩操作機制
由于閘板重量輕且導軌摩擦阻力小，PXWII-1000型即便在大口徑（DN1000級別）下，手動操作力矩也相對較小。若配備電動執行機構，可選擇扭矩較小的驅動裝置，降低能耗與設備成本。
三、 工況匹配與選型決策
選型并非僅看參數，更需結合具體應用場景進行綜合評估。以下是PXWII-1000型的主要適配工況及選型建議。
1. 適用場景分析
礦山排水系統：這是PXWII系列的典型應用領域。面對井下涌水，閥門需具備快速截斷能力和高可靠性。選型時需重點關注閥體的防腐涂層（如環氧富鋅底漆）及密封件的耐磨性。
市政污水處理：用于沉淀池排泥或出水控制。介質可能含有懸浮固體，選型時應確認閘板底部是否具有剪切功能或自清潔設計，防止污泥堆積影響密封。
工業循環水：適用于電廠、化工廠的冷卻水系統。需注意介質溫度是否超過80℃，若超溫需定制耐高溫密封材料。
2. 關鍵選型參數核對
壓力等級確認：雖然型號中標注“1000”可能指代通徑或系列號，但必須核實其公稱壓力（PN）。對于深井提升系統，需計算最大靜水壓力，確保閥門額定壓力留有1.5倍以上的安全余量。
驅動方式選擇：
手動：適用于操作頻次低、位置易于到達的場景。
電動/氣動：適用于遠程控制中心集中管理或高頻次調節場景。選型時需明確電壓等級（如AC380V）、防護等級（IP65/IP68）及防爆要求（如有瓦斯環境）。
連接標準匹配：確認法蘭標準（GB/T 9113、HG/T 20592等）及螺栓孔距，確保與現場管道無縫對接。對于大口徑閥門，建議采用柔性連接以吸收管道應力。
3. 全生命周期成本考量
在選型階段，不應僅關注初始采購成本。PXWII-1000型鑄鋼閥門的優勢在于長壽命和低維護率。建議優先選擇具備特種設備生產許可證、通過ISO質量體系認證且擁有類似工況業績的廠家。優質的鑄造工藝可減少砂眼氣孔，嚴格的試壓檢測（殼體強度試驗+密封試驗）能杜絕早期失效，從而降低停機維修帶來的間接損失。
