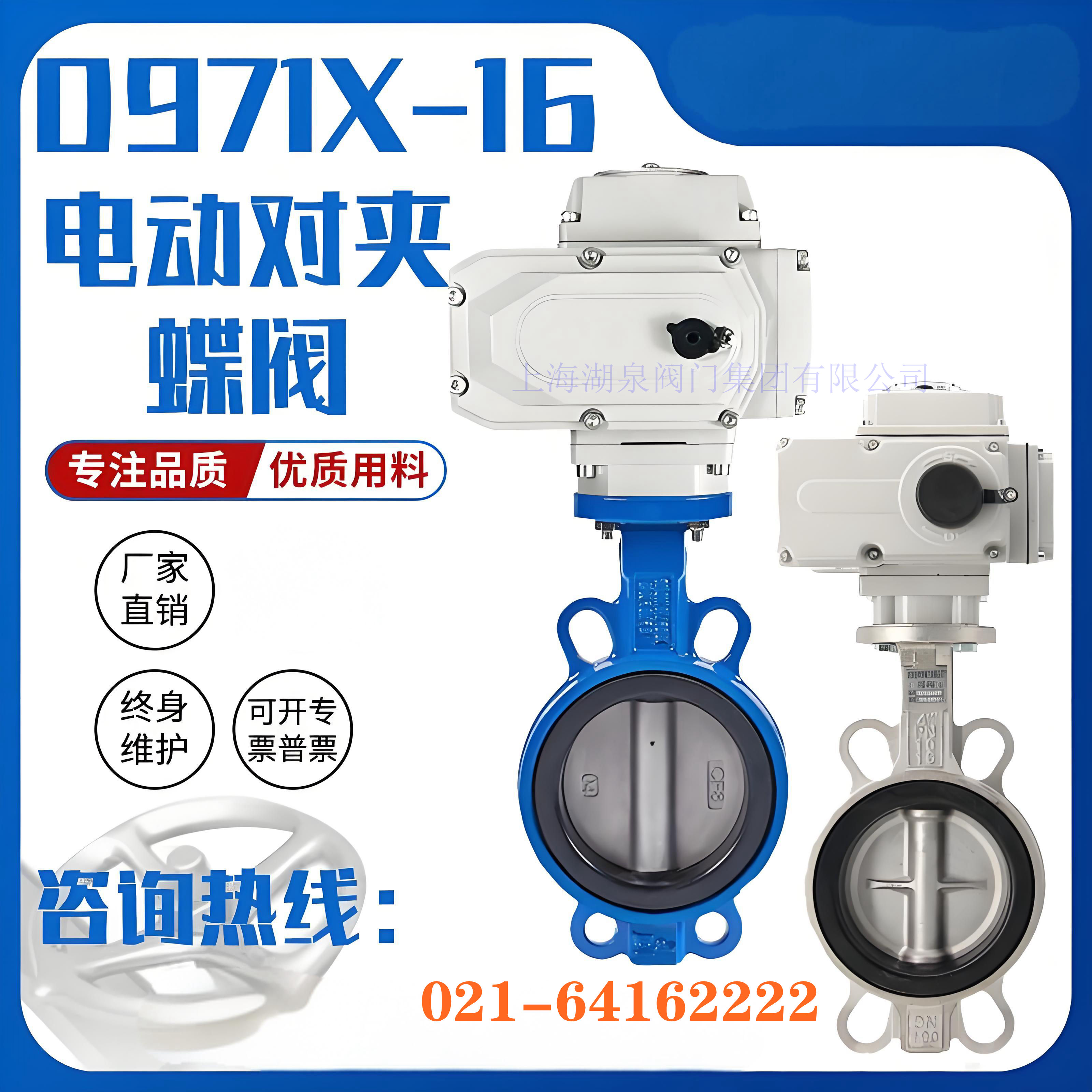

一、 型號解碼：D971X-16 DN200 的含義

準確理解型號代碼是選型的第一步，D971X-16 DN200 各字段具體含義如下：

• ‌D‌：代表閥門類型為蝶閥（Butterfly Valve）。
• ‌9‌：代表驅動方式為電動（Electric Drive），通常配備一體化或分體式電動執行器。
• ‌7‌：代表連接形式為對夾式（Wafer Type），即閥門安裝在兩片法蘭之間，通過螺栓夾緊固定。
• ‌1‌：代表結構形式為中線型或雙偏心結構（具體視廠家設計而定，主流為雙偏心以實現越關越緊）。
• ‌X‌：代表密封面材料為橡膠（Rubber），如丁腈橡膠（NBR）、三元乙丙橡膠（EPDM）等，屬于軟密封。
• ‌16‌：代表公稱壓力為 PN1.6 MPa（即 16 bar），這是閥門承壓能力的關鍵指標。
• ‌DN200‌：代表公稱通徑為 200mm，指閥門內徑的標準尺寸，對應管道的流通能力。

二、 核心技術參數詳解

基于行業標準及主流制造規范，D971X-16 DN200 的主要技術參數如下：

1. 閥體部分參數

• ‌公稱通徑‌：DN200 mm。
• ‌公稱壓力‌：PN1.6 MPa。
• ‌強度試驗壓力‌：2.4 MPa（通常為公稱壓力的 1.5 倍）。
• ‌密封試驗壓力‌：1.76 MPa（通常為公稱壓力的 1.1 倍）。
• ‌適用溫度‌：
  • 丁腈橡膠（NBR）：-20℃ ～ +80℃（部分高性能可達 120℃）。
  • 三元乙丙橡膠（EPDM）：-40℃ ～ +135℃。
  • 氟橡膠（FKM）：-20℃ ～ +150℃。
• ‌適用介質‌：水、污水、海水、蒸汽、天然氣、油品及弱腐蝕性酸堿流體。
• ‌泄漏等級‌：符合 GB/T 13927 標準，軟密封通?？蓪崿F(xiàn)零泄漏。

2. 主要零部件材質

• ‌閥體‌：球墨鑄鐵（QT450-10）、鑄鋼（WCB）或不銹鋼（304/316）。對于 DN200 規格，球墨鑄鐵因性價比高且強度足夠，應用最為廣泛。
• ‌蝶板‌：球墨鑄鐵、鑄鋼或不銹鋼，表面常進行防腐處理（如烤漆、鍍鎳）。
• ‌閥軸‌：2Cr13 不銹鋼或 304/316 不銹鋼，確保耐腐蝕與抗剪切強度。
• ‌密封圈‌：丁腈橡膠、EPDM 或聚四氟乙烯（PTFE），可根據介質特性更換。

3. 電動執行器參數

• ‌電源電壓‌：AC 220V、AC 380V 或 DC 24V（需根據現場供電條件選擇）。
• ‌控制信號‌：
  • 開關型：無源觸點反饋。
  • 調節型：4-20mA DC、1-5V DC 或 0-10V DC 模擬量信號。
• ‌防護等級‌：通常為 IP67，具備防水防塵能力，適應戶外或潮濕環境。
• ‌動作時間‌：DN200 規格的全行程時間通常在 15s ～ 60s 之間，可根據需求定制快開或慢關功能。
• ‌輸出力矩‌：需匹配 DN200 閥門的啟閉扭矩，一般在 100 N·m ～ 300 N·m 范圍，具體取決于閥門結構設計及介質壓差。

三、 選型五大關鍵要點

在實際工程應用中，僅關注通徑和壓力是不夠的，以下五點是確保 D971X-16 DN200 長期穩定運行的關鍵：

1. 介質兼容性與密封材料選擇

密封材料直接決定閥門壽命。

• ‌普通水/污水‌：首選 EPDM（三元乙丙橡膠），耐老化、耐臭氧性能優異。
• ‌油品/燃油‌：必須選用 NBR（丁腈橡膠），耐油性好。
• ‌高溫/強腐蝕‌：考慮 PTFE（聚四氟乙烯）或 FKM（氟橡膠），但需注意成本增加。
• ‌含顆粒介質‌：雖然 D971X 適用于一定程度的含纖維介質，但若顆粒硬度高，建議選用耐磨橡膠或改為硬密封結構。

2. 電動執行器的功能匹配

• ‌控制精度要求‌：若用于流量調節，必須選擇‌調節型‌執行器，支持 4-20mA 信號輸入，并具備死區可調功能；若僅用于切斷，選擇‌開關型‌即可，成本更低。
• ‌故障安全位置‌：在斷電情況下，閥門應保持開啟、關閉還是保持原位？需根據工藝安全要求選擇帶斷電復位功能的執行器。
• ‌防爆要求‌：若應用于化工、石油等易燃易爆環境，必須選用防爆等級符合 Exd II BT4 或更高標準的防爆電動執行器。

3. 安裝空間與連接標準

• ‌對夾式特點‌：D971X 為對夾式，安裝時需確保管道法蘭間距符合閥門結構長度標準（GB/T 12221）。DN200 的結構長度通常在 60mm-80mm 左右，極為節省空間。
• ‌法蘭標準‌：確認管道法蘭標準為 GB（國標）、HG（化工標）或 ANSI（美標），確保螺栓孔距匹配。PN16 壓力下，法蘭密封面型式通常為 RF（突面）。

4. 工作壓力與溫度的綜合考量

• ‌壓力降額‌：PN16 是指常溫下的最大允許工作壓力。隨著溫度升高，橡膠密封件的耐壓能力會下降。若介質溫度超過 80℃，需查閱廠家的“壓力-溫度額定值曲線”，可能需要降低使用壓力或升級密封材料。
• ‌背壓影響‌：對夾式蝶閥在高壓差下易產生氣蝕或振動，選型時應計算實際工況壓差，必要時選用雙偏心或三偏心結構以增強穩定性。

5. 品牌與服務保障

• ‌執行器品牌‌：電動執行器是故障高發部件，建議選擇知名品牌或經過市場驗證的產品，確保備件供應和售后服務。
• ‌手動優先功能‌：確認執行器是否帶有手輪或手動離合裝置，以便在電氣故障時進行緊急人工操作。

四、 常見應用場景

• ‌市政供水/污水處理‌：用于水廠沉淀池、濾池的進出水控制，DN200 規格常用于支管調節。
• ‌** HVAC 暖通空調**‌：冷凍水、冷卻水系統的流量調節，要求低流阻和高密封性。
• ‌食品制藥‌：采用不銹鋼閥體及食品級 EPDM 密封，滿足衛生清洗要求。
• ‌輕工造紙‌：紙漿、白水等含纖維介質的輸送控制，利用其流道通暢、不易堵塞的特點。
