一、 產品概述

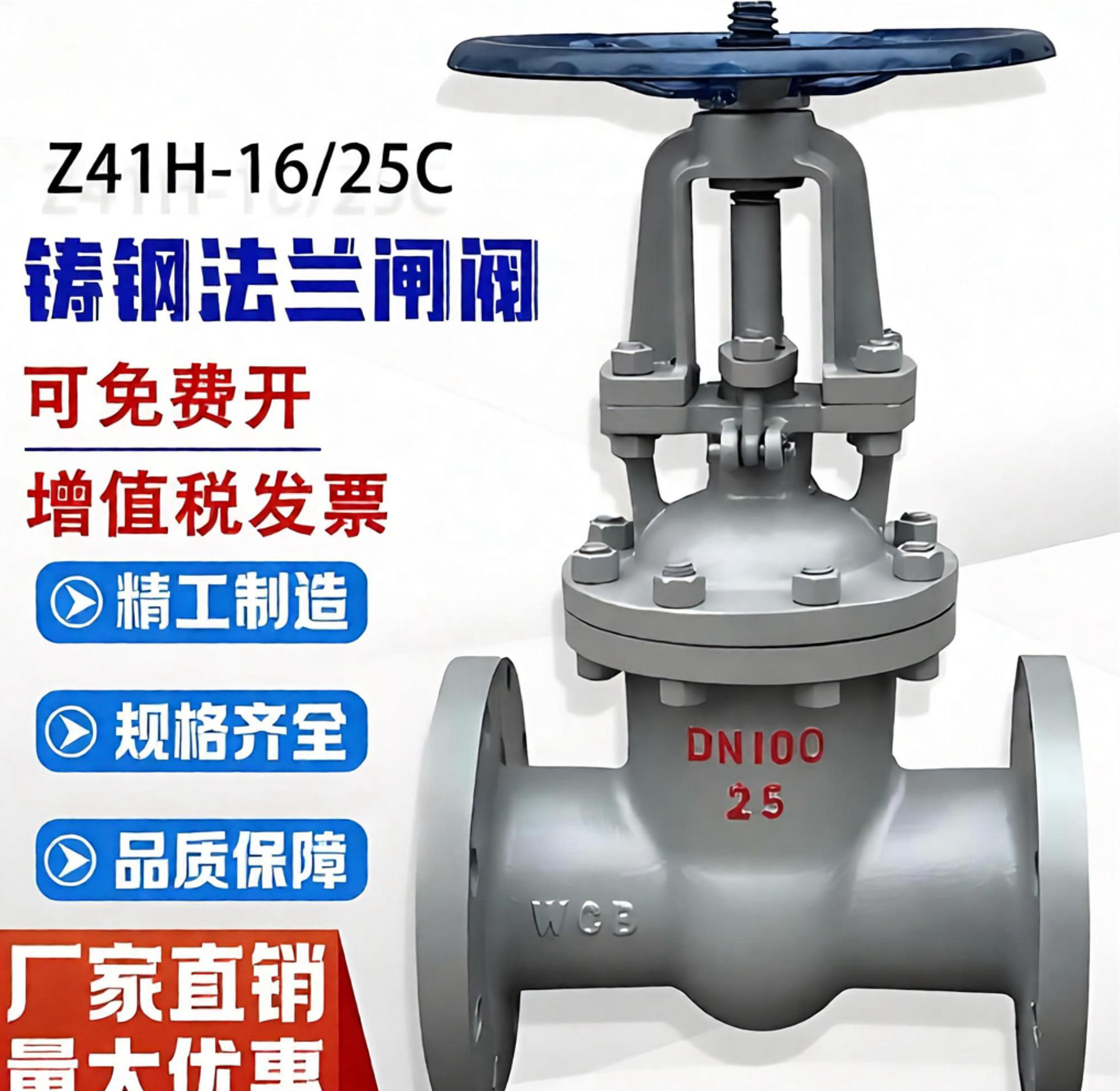

上海湖泉閥門集團有限公司Z41H-16 DN200 是一款符合國家標準（GB）的明桿楔式鑄鋼法蘭閘閥。該閥門主體材質為優質鑄鋼（WCB），公稱通徑為DN200（8英寸），公稱壓力為1.6MPa（16公斤）。作為工業管道系統中關鍵的截斷裝置，它主要用于接通或截斷管路中的介質，不適用于調節流量。其結構緊湊、剛性良好、通道流暢，流阻系數小，廣泛應用于石油、化工、電力、冶金及水處理等行業的水、蒸汽、油品等介質管路中。

二、 核心技術參數

三、 產品結構特點

• ‌優良的結構設計‌：采用楔式閘板結構，密封面與垂直中心線成一定角度，能有效補償溫度變化引起的變形，防止高溫下“楔住”。閥體流道直通，介質流動阻力小，壓力損失低。
• ‌可靠的密封性能‌：密封面通常堆焊司太立（Stellite）硬質合金或不銹鋼，具有極高的耐磨性、耐腐蝕性和抗擦傷性能，確保長期使用的密封可靠性，延長使用壽命。
• ‌靈活的填料密封‌：閥桿填料采用柔性石墨或石棉石墨材料，密封性能好，摩擦系數低，使得閥門啟閉輕便靈活，且具有良好的自潤滑性能。
• ‌堅固的鑄鋼閥體‌：DN200大口徑閥門采用高強度鑄鋼制造，承壓能力強，抗沖擊性能好，適應惡劣工況。
• ‌維護便捷‌：法蘭連接方式便于安裝與拆卸，內部零件易于更換和維護，有效降低停機檢修時間。

四、 配套法蘭及緊固件說明

為確保DN200閘閥在1.6MPa壓力下的安全運行，配套的法蘭及緊固件需嚴格遵循相關標準：

1. 配套法蘭標準

• ‌標準依據‌：通常符合 GB/T 9113 或 HG/T 20592 系列標準。
• ‌法蘭類型‌：板式平焊法蘭 (SO) 或對焊法蘭 (WN)，密封面形式通常為突面 (RF) 或全平面 (FF)。
• ‌關鍵尺寸參考 (DN200, PN16)‌：
  • 法蘭外徑：約 340mm - 345mm
  • 螺栓孔中心圓直徑：約 295mm - 300mm
  • 螺栓孔數量：通常為 8 個或 12 個 (具體依標準版本而定，GB常用8-M20或8-M24)
  • 螺栓孔徑：M20 或 M24

2. 配套緊固件要求

• ‌螺栓/螺柱‌：建議選用強度等級為 8.8 級或以上的碳鋼螺栓，或根據介質腐蝕性選用不銹鋼螺栓 (如 A2-70, A4-80)。對于高溫蒸汽工況，推薦使用合金鋼螺柱 (如 35CrMo)。
• ‌螺母‌：與螺栓材質相匹配，強度等級對應。
• ‌墊片‌：
  • ‌常溫水管路‌：可使用橡膠墊片或非金屬增強墊片。
  • ‌蒸汽/油品管路‌：必須使用金屬纏繞墊片 (帶內環和外環) 或齒形組合墊，以確保在高溫高壓下的密封效果。墊片材質通常為 304 或 316L 不銹鋼帶填充柔性石墨。

五、 應用領域

• ‌石油化工‌：原油輸送、成品油管線、化工原料管道。
• ‌電力行業‌：火力發電廠的主蒸汽、給水、循環水系統。
• ‌市政建設‌：自來水廠供水管網、污水處理廠排水管道。
• ‌其他工業‌：制藥、造紙、冶金等領域的工藝管道系統。

六、 訂貨須知

為確保選型準確，請在訂購時提供以下信息：

• 產品型號及名稱 (Z41H-16C DN200)
• 工作介質及溫度范圍
• 連接法蘭標準 (國標 GB、美標 ANSI、德標 DIN 等)
• 密封面材質要求 (如有特殊防腐需求)
• 驅動方式 (手動、電動、氣動等)
• 是否需附帶配對法蘭及緊固件
