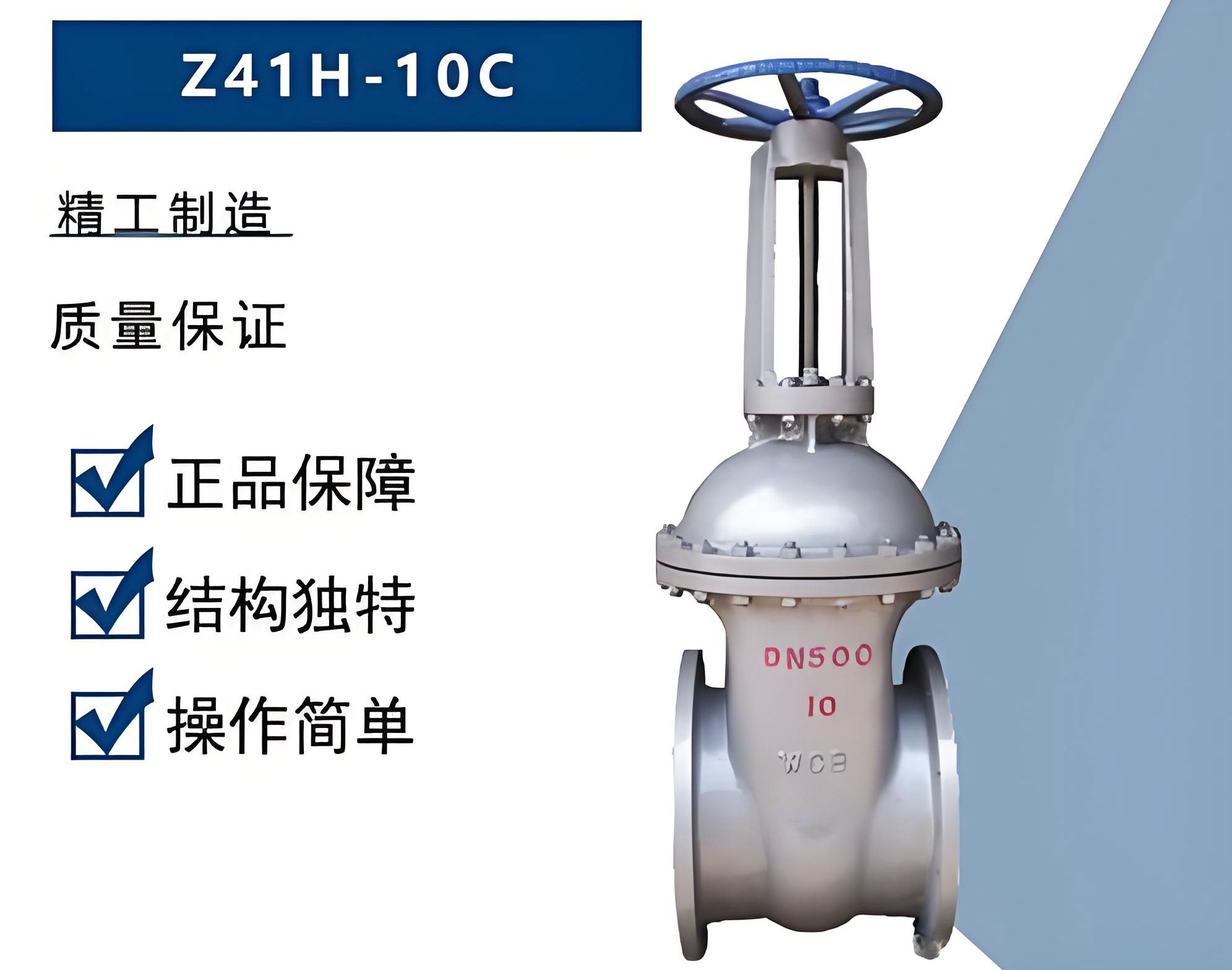

上海湖泉閥門集團有限公司Z41H-10C DN50 為‌公稱壓力 1.0MPa、法蘭連接、明桿楔式單閘板鑄鋼手動閘閥‌，密封面為‌Cr13 系不銹鋼‌，主體材質‌WCB 碳鋼‌，適用于‌≤425℃蒸汽、油品及水‌管路啟閉，‌不可用于調節流量‌。‌‌

核心參數與規格

• ‌型號含義‌：Z(閘閥)-4(法蘭連接)-1(明桿楔式)-H(Cr13 密封面)-10(PN1.0MPa)-C(鑄鋼殼體)
• ‌公稱通徑‌：DN50（接口內徑約 50mm）
• ‌壓力等級‌：PN1.0MPa（10 公斤），強度試驗壓力約 1.5MPa，密封試驗約 1.1MPa
• ‌適用介質‌：蒸汽、水、油品（非強腐蝕性）
• ‌溫度范圍‌：-29℃ ~ ‌425℃‌（蒸汽工況需在此范圍內）
• ‌主體材質‌：閥體/閥蓋 WCB 鑄鋼；閘板/閥桿 1Cr13 不銹鋼；填料 柔性石墨
• ‌連接方式‌：法蘭連接（符合 GB/T 9113 等國標）
• ‌驅動方式‌：手動（手輪操作）
• ‌結構特點‌：流阻小、雙向密封、明桿顯示開度、楔式彈性/剛性閘板

DN50 關鍵尺寸參考

• ‌結構長度 (L)‌：180mm（符合 GB/T 12221 國標）
• ‌連接法蘭外徑 (D)‌：165mm（PN10 標準）
• ‌螺栓孔中心圓 (K)‌：125mm
• ‌總高度 (H)‌：約 160-175mm（隨具體廠家設計微調）
• ‌手輪直徑 (D0)‌：約 180mm‌‌

蒸汽工況應用說明

該閥門專為蒸汽管路設計，H 型密封面硬度高、耐磨損，配合柔性石墨填料可耐受高溫蒸汽沖刷；‌僅作全開或全關使用‌，嚴禁節流以防閘板振動損壞密封面；河北地區生產此類閥門的廠家較多（如石家莊超冶等），采購時請確認執行標準為 GB/T 12234 及材質報告 。‌‌

注意事項

• 安裝前需清除管道焊渣，避免損傷密封面；
• 蒸汽管道熱脹冷縮明顯，建議預留伸縮補償；
• 長期停用需定期潤滑閥桿螺紋，防止卡死；
• “河北”僅為產地描述，具體性能取決于廠家工藝與材質達標情況，需查驗合格證。
