1. 產品概述

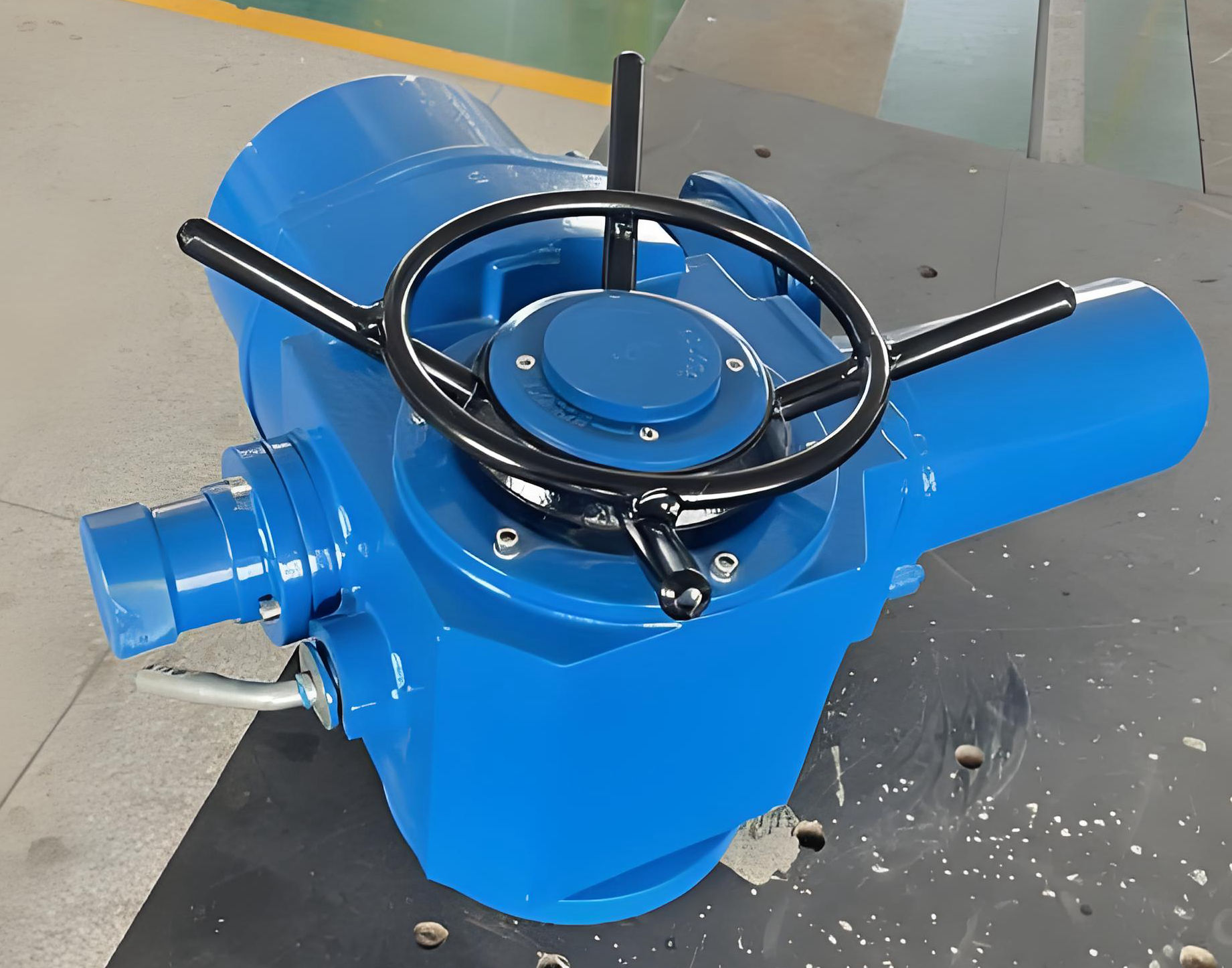

上海湖泉閥門集團有限公司DZW30-24 型閥門電動裝置屬于多回轉式（Z型）電動執行機構，是專門用于控制閥瓣做直線運動閥門的驅動設備。針對石灰石粉倉插板門的工況特點，該型號以 ‌300 N·m‌ 的輸出轉矩和 ‌24 r/min‌ 的輸出轉速為核心參數，能夠?qū)崿F(xiàn)對插板門的精準開啟、關閉及調節控制。作為自動化控制系統的關鍵執行單元，它支持遠程操控、集中控制及自動控制，該產品廣泛應用于電力、環保、冶金及化工行業的物料輸送系統中。

2. 核心技術參數

• ‌型號規格‌：DZW30-24
• ‌輸出轉矩‌：300 N·m（約30 kgf·m），滿足中型插板門的啟閉力矩需求。
• ‌輸出轉速‌：24 r/min（轉/分鐘）。此轉速在保證啟閉效率的同時，有效降低了機械沖擊，延長了插板門密封件的使用壽命。
• ‌最大轉圈數‌：標準配置通常支持多圈旋轉（具體視計數器配置而定，常規可達數十至數百圈），適應不同行程深度的插板門。
• ‌電源電壓‌：常規為三相 380V / 50Hz；可根據現場條件定制單相 220V 或其他特殊電壓等級。
• ‌防護等級‌：標準 IP55，可選配 IP65 或更高防護等級，適應粉塵較多的石灰石粉倉環境。
• ‌工作環境‌：環境溫度 -20℃ ~ +60℃（特殊訂貨可適應 -40℃ ~ +80℃）；相對濕度 ≤95%。

3. 針對石灰石粉倉工況的適配優勢

• ‌防塵與密封性能‌：裝置采用流線型非侵入式結構設計，結合高防護等級外殼，能有效防止石灰石粉塵侵入內部電氣元件和齒輪箱，確保在惡劣粉塵環境下的長期穩定運行。
• ‌轉矩控制精準‌：內置力矩傳感檢測技術，當插板門因物料堆積或卡澀導致阻力增大時，裝置能準確感知并觸發過載保護，避免損壞閥門絲桿或電機。
• ‌轉速適宜‌：24 r/min 的中速輸出避免了快速啟閉造成的物料沖擊和揚塵，同時保證了足夠的操作響應速度，符合粉體輸送系統的工藝要求。
• ‌維護便捷‌：結構緊湊、體積小、重量輕，便于在粉倉頂部或側面狹窄空間安裝與維護。全數字化集成芯片支持故障自診斷，降低運維成本。

4. 功能特點

• ‌智能控制‌：支持紅外遙控、藍牙通訊及總線通訊網絡技術（如 Modbus、Profibus 等），可無縫接入 DCS 或 PLC 系統，實現智能化監控。
• ‌雙重顯示‌：部分高端配置采用一屏雙顯技術，實時顯示開度、轉矩、故障代碼等信息，提升操作可視性。
• ‌手動優先‌：配備手動減速箱或手輪接口，在斷電或緊急情況下可進行手動操作，確保生產安全。
• ‌行程與力矩限制‌：設有獨立的行程控制機構和力矩保護機構，確保閥門在全開或全關位置準確停止，并在過載時自動切斷電源。

5. 應用領域

• ‌電力行業‌：脫硫脫硝系統中的擋板門、灰斗插板閥。
• ‌環保工程‌：污水處理廠的閘閥、污泥脫水機配套閥門。
• ‌冶金化工‌：礦粉輸送管道截止閥、隔膜閥、節流閥等。

6. 選型與安裝建議

• ‌核對轉矩‌：確認插板門的實際最大啟閉力矩小于 300 N·m，并預留 1.2-1.5 倍的安全系數。
• ‌接口匹配‌：根據插板門閥桿的直徑、螺距及法蘭連接尺寸，選擇對應的轉矩型或推力型輸出接口。
• ‌電氣接線‌：嚴格按照接線圖進行電源及控制信號接線，確保接地良好，防止干擾。
