1. 產品概述

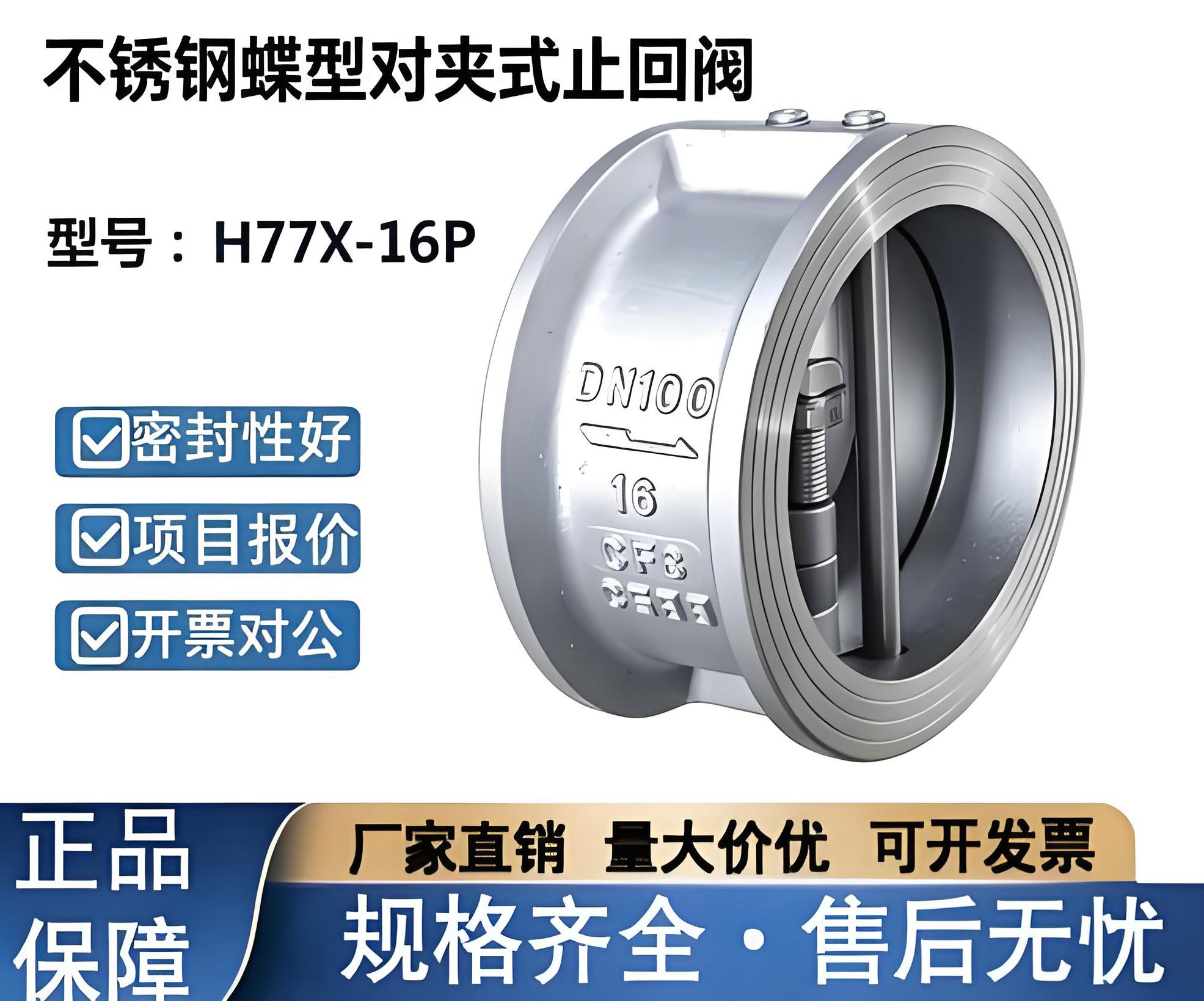

H77X-16P 型對夾式雙瓣止回閥是一種依靠介質自身流動自動開閉閥瓣，以防止介質倒流的自動閥門。該型號采用對夾式連接結構，閥體材質為304不銹鋼（牌號對應0Cr18Ni9或CF8），具有優異的耐腐蝕性和機械強度。其核心設計為雙瓣蝶形結構，配合彈簧輔助復位，適用于公稱壓力PN16（1.6MPa）的管路系統，廣泛應用于化工、石油、電力、水處理及高層建筑給排水等領域，特別適用于防止泵出口介質逆流及減少水錘沖擊。

2. 主要技術參數

• ‌產品名稱‌：對夾式雙瓣止回閥 / 蝶式止回閥
• ‌產品型號‌：H77X-16P
• ‌公稱通徑‌：DN700
• ‌公稱壓力‌：PN16 (1.6 MPa)
• ‌主體材質‌：304不銹鋼 (閥體、閥瓣、閥桿等關鍵部件)
• ‌密封形式‌：軟密封（通常襯橡膠或PTFE，適用溫度<80℃~120℃）或硬密封（金屬堆焊，適用溫度可達450℃以上，具體視訂單配置而定，H77X通常指軟密封）
• ‌適用介質‌：水、油品、氣體、硝酸、醋酸及部分腐蝕性介質
• ‌工作溫度‌：
  • 軟密封：-20℃ ～ 120℃
  • 硬密封：-196℃ ～ 540℃
• ‌連接方式‌：對夾式（Wafer Type）
• ‌制造標準‌：JB/T 8937, GB/T 12221, GB/T 13927

3. DN700 規格尺寸參考

根據行業標準及同類產品數據，DN700規格的H77X-16P止回閥主要外形尺寸如下（單位：mm）：

注：實際安裝時需確認配套法蘭的螺栓孔中心距及孔徑，以確保對夾安裝的兼容性。

4. 結構特點與工作原理

4.1 雙瓣蝶形結構

閥體內設有兩個半圓形的閥瓣（蝶板），懸掛在中心垂直的鉸鏈銷釘上。這種設計使得閥瓣行程短，開啟迅速，流體阻力小。相比傳統單瓣旋啟式止回閥，其結構長度僅為后者的1/4～1/6，重量?jī)H為1/4～1/10，極大節省了安裝空間和材料成本。

4.2 彈簧輔助關閉

內部裝有強力彈簧（材質通常為不銹鋼或耐熱合金），在介質停止流動或發生倒流時，彈簧力協助閥瓣快速關閉。這一機制顯著縮短了關閉時間，有效降低了水錘壓力（僅為傳統止回閥的1/2～1/5），保護管道系統和水泵設備免受沖擊損壞。

4.3 304不銹鋼材質優勢

• ‌耐腐蝕性‌：304不銹鋼含有18%鉻和8%鎳，對大氣、淡水、蒸汽及多種化學介質具有良好的耐蝕性，適合潔凈度要求高或輕微腐蝕性的工況。
• ‌衛生環保‌：表面光滑，不易結垢，符合食品、制藥及飲用水行業的衛生標準。
• ‌強度高‌：在高溫和低溫環境下均能保持穩定的機械性能。

5. 應用領域

• ‌石油化工‌：用于輸送油品、化工原料的管道系統，防止介質回流。
• ‌水處理與環保‌：自來水廠、污水處理廠的水泵出口，防止污水倒灌。
• ‌電力行業‌：電站循環水系統、冷卻水系統。
• ‌建筑給排水‌：高層建筑的供水泵房，防止停泵時水錘破壞管網。
• ‌其他工業‌：造紙、冶金、化肥、礦山等行業的流體控制管路。

6. 安裝與維護注意事項

• ‌安裝方向‌：必須確保閥體上的箭頭方向與介質流動方向一致。
• ‌安裝位置‌：可水平安裝或垂直安裝（介質向上流動）。對于DN700大口徑閥門，建議檢查管道支撐，雖然對夾式重量輕，但長期運行需保證管道同心度，避免額外應力作用于閥體。
• ‌法蘭匹配‌：安裝前需清理法蘭密封面，確保無劃痕、雜質。螺栓應對角均勻擰緊，防止閥體變形導致泄漏。
• ‌定期維護‌：定期檢查密封面磨損情況及彈簧彈性。若發現內漏或關閉不嚴，應及時更換密封件或彈簧。對于腐蝕性介質，應定期檢查閥體及內部零件的腐蝕情況。
