上海湖泉閥門集團有限公司除塵管道風量調節閥（亦稱通風蝶閥、塵氣蝶閥）是專為工業通風除塵系統設計的流體控制裝置，主要用于含塵氣體、煙氣及空氣管道的流量調節與切斷。該設備在冶金、礦山、水泥、化工、發電及環保工程等領域應用廣泛，是保障除塵系統高效運行、實現風量平衡的關鍵組件。

一、 產品概述

除塵管道風量調節閥屬于非密閉型或半密閉型蝶閥結構，主要解決大口徑、低壓差工況下的介質分流、合流及流向切換問題。其核心功能在于通過改變閥內葉片的開啟角度，精確控制管道內的氣體流量，或在需要時完全切斷氣流，以滿足工藝生產及環保排放的要求。

二、 主要技術參數

• ‌公稱通徑‌：DN50 ～ DN2000mm（部分特殊定制可達更大口徑）。
• ‌公稱壓力‌：0.1 ～ 0.6MPa（常規低壓工況），部分高壓型號可達1.0-1.6MPa。
• ‌適用溫度‌：常規型 -10℃ ～ 250℃；特殊耐高溫型可達 450℃。
• ‌適用介質‌：含塵煙氣、空氣、煤氣、冷/熱風氣體等。
• ‌泄漏率‌：普通型相對漏風量約5%；高密封型（如密閉型）泄漏量可控制在0.5%以內。

三、 結構特點與設計優勢

• ‌耐磨耐腐結構‌：針對含塵介質的沖刷特性，閥體及葉片常采用耐磨鋼板焊接或特殊合金材料制造。部分高端型號采用上裝式結構，減少連接螺栓，增強高壓大口徑下的可靠性。
• ‌防卡死設計‌：蝶板與閥體間設有膨脹間隙，有效防止因熱脹冷縮導致的閥門卡死現象，確保在高溫工況下動作靈敏。

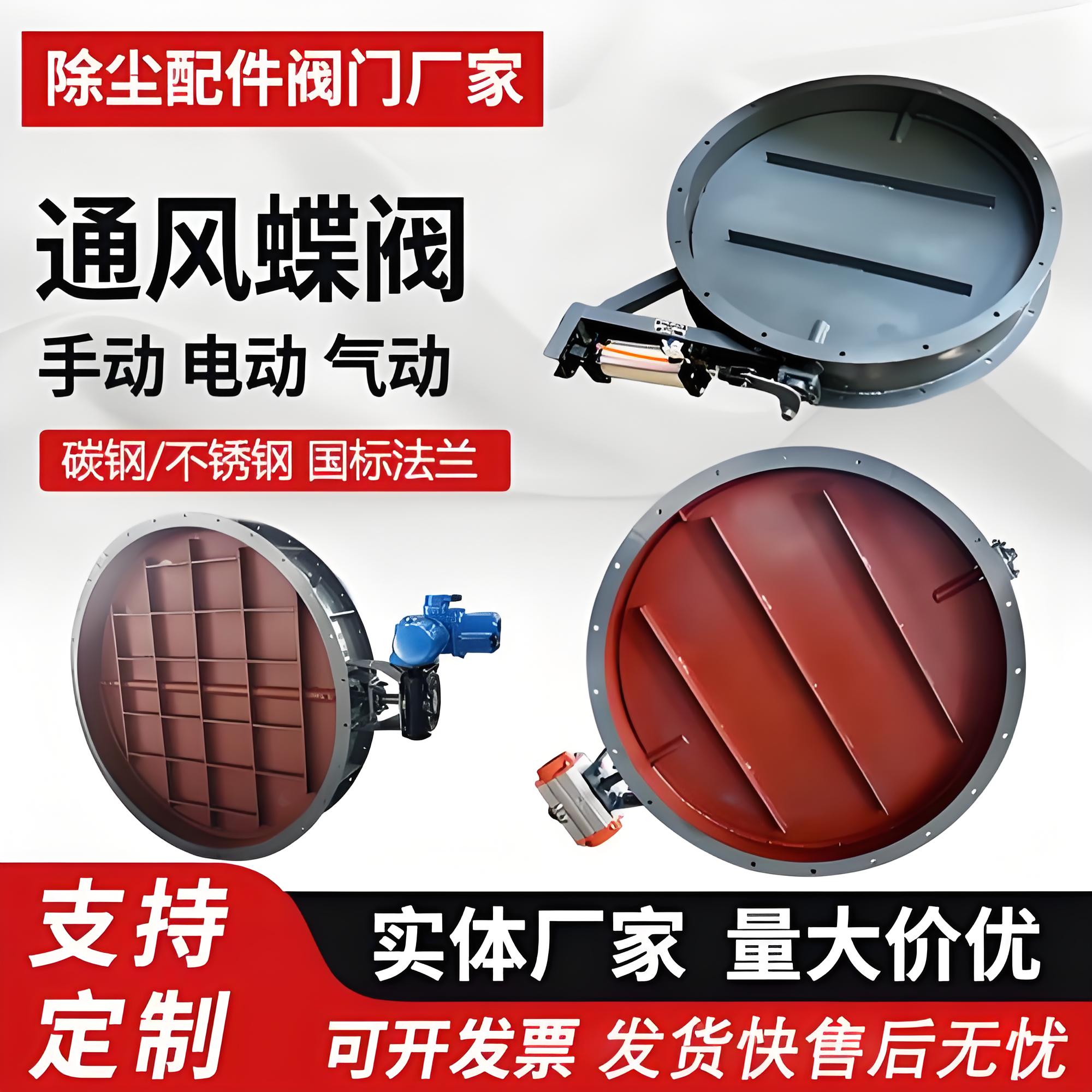

• ‌多樣化葉片形式‌：
  • ‌對開多葉式‌：氣流分布均勻，有利于維持管道壓力穩定，調節性能好。
  • ‌單葉蝶板式‌：結構簡單，啟閉力矩小，適用于大流量場合。
• ‌密封性能優化‌：提供平面硬密封、斜面硬密封及硅膠軟密封等多種選擇，兼顧耐用性與氣密性。

四、 驅動與控制方式

為適應不同自動化程度的需求，風量調節閥支持多種執行機構配套：

• ‌手動調節‌：通過手柄或蝸輪蝸桿機構進行本地操作，適用于無需頻繁調節的場合。
• ‌電動調節‌：支持彈簧復位、雙位控制及連續調節，可接入DCS或PLC系統實現遠程自動控制。
• ‌氣動/液動驅動‌：響應速度快，適用于需要快速切斷或緊急聯動的工況。
• ‌智能控制‌：部分型號支持遠程PID調節與故障自診斷功能。

五、 應用領域

• ‌工業除塵‌：冶金高爐、水泥窯頭窯尾、礦山破碎車間的含塵氣體管道。
• ‌環保工程‌：廢氣處理系統、煙氣調質裝置、脫硫脫硝管道。
• ‌能源化工‌：煤氣管道、工業爐窯通風系統、石油化工流程管道。
• ‌其他場景‌：電站鍋爐引風機入口、玻璃熔爐排煙系統等。

六、 選型建議

在選擇除塵管道風量調節閥時，應重點考慮介質的含塵濃度、溫度變化范圍及管道壓力損失要求。對于高磨損工況，建議選用耐磨型襯板或特殊硬化處理葉片；對于需精確控風的環保排放口，推薦選用對開多葉式配合電動連續調節執行器，以實現高精度的風量平衡。
