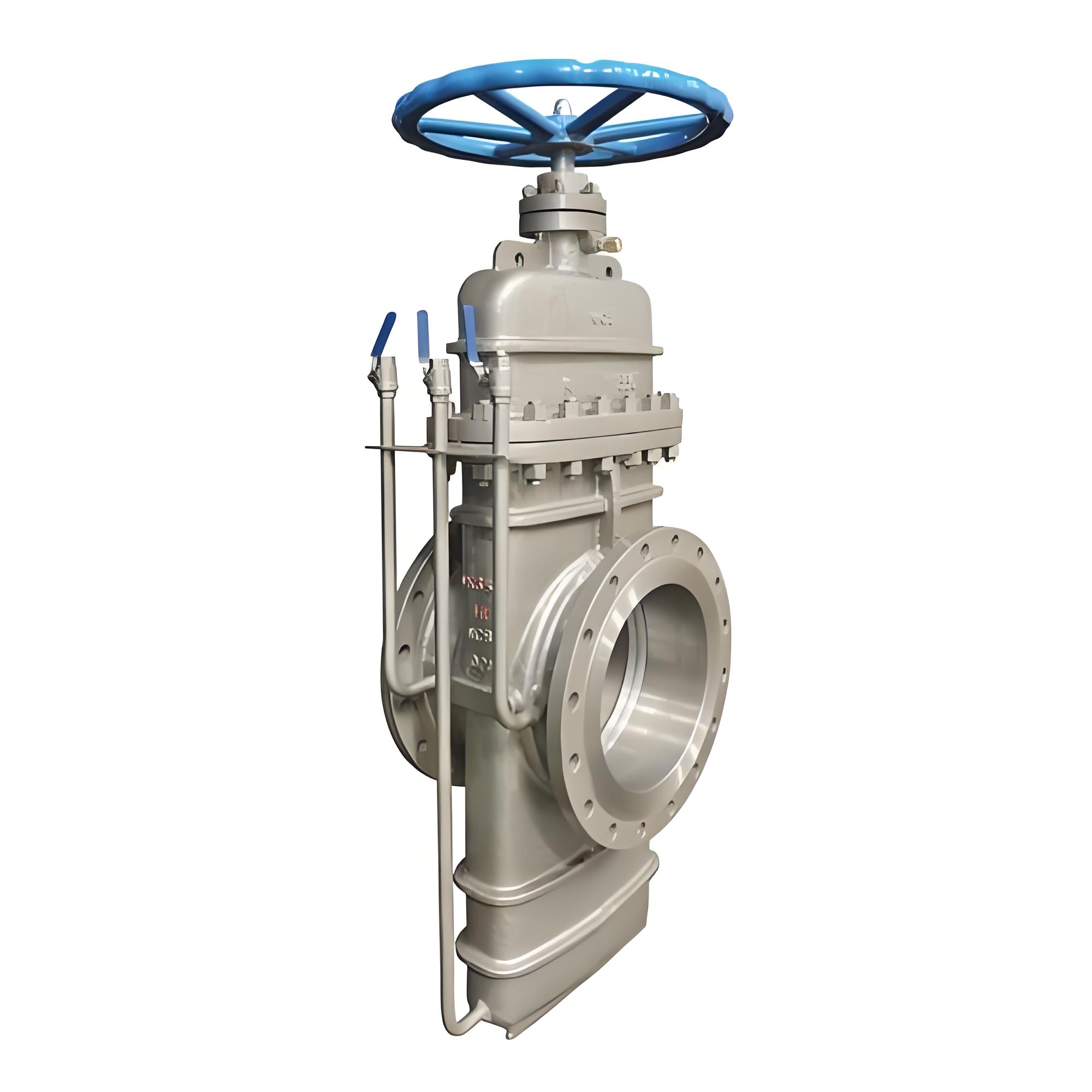

Z47F-16C 埋地式平板閘閥產品介紹

Z47F-16C 是一款專為天然氣、石油及城市管網設計的埋地式暗桿平行單閘板平板閘閥。該系列產品符合 JB/T 5298 及 API 6D 等設計與制造標準，具備雙向密封、零泄漏、流阻小及耐腐蝕等顯著特點，特別適用于 DN50、DN80、DN100 等中口徑管路的截?cái)嗷蚪油ń橘|(zhì)控制。

一、 型號含義解析

• ‌Z‌：閥門類型代號，代表閘閥。
• ‌4‌：連接形式代號，代表法蘭連接（若為焊接則通常為6，具體視廠家定制而定，Z47系列多為法蘭）。
• ‌7‌：結構形式代號，代表暗桿平行式單閘板。
• ‌F‌：密封面材質代號，代表增強聚四氟乙烯（PTFE）。
• ‌16‌：壓力等級代號，代表公稱壓力為 1.6 MPa (PN16)。
• ‌C‌：閥體材料代號，代表碳鋼（WCB）。
• ‌埋地式‌：指閥門外表面經過特殊防腐處理，可直接埋設于地下，無需建設閥門井。

二、 產品規格參數（DN50/DN80/DN100）

三、 核心結構特點

• ‌雙向零泄漏密封‌
  采用 O 形密封圈與施加預緊力的浮動閥座結構，實現進出口雙向密封。閥座密封面鑲嵌 PTFE，形成“PTFE 對金屬”和“金屬對金屬”的雙重密封機制。在介質壓力作用下，閥座自動貼緊閘板，確保密封可靠，有效解決傳統閥門因結焦導致的關不嚴問題。

• ‌低流阻與在線清掃功能‌
  閥門全開時，通道呈平滑直線狀，流阻系數極小，無壓力損失。這一特性使得管道在進行清管作業時，可順利通過清管球（毛球），便于管線維護。

• ‌自清潔與長壽命設計‌
  閘板在啟閉過程中，PTFE 密封面具有自清潔作用，能清除閘板表面的臟物。同時，無論全開或全關，閘板始終與密封面吻合，避免介質直接沖刷密封面，從而大幅延長閥門使用壽命。

• ‌安全泄壓功能‌
  當閥體內壓力因熱膨脹等原因高于管道壓力時，進口閥座會自動微移，將多余壓力泄放至管道中，防止閥體超壓，保障使用安全。

• ‌輕量化操作‌
  浮動閥座結構使得啟閉力矩僅為普通閥門的 1/2，操作輕便靈活，降低了執行機構的負荷要求。

四、 埋地式專項優勢

• ‌長效防腐‌：閥門外表面采用環氧煤瀝青或加強級 3PE 防腐處理，防腐等級高，能與地下管線同壽命，免去了定期維護防腐層的麻煩。
• ‌免建閥井‌：由于具備優異的防腐性能和密封可靠性，該閥門可直接埋入土壤，節省了建設閥門井的成本和空間，特別適用于城市地下管網密集區域。
• ‌清晰指示‌：配備封閉式齒輪轉動啟閉指示機構，即使埋地后通過延伸桿操作，也能在地面清晰反映閥門的開關狀態。

五、 應用領域

• 城市天然氣輸配管網
• 石油、化工長輸管線
• 液化石油氣（LPG）儲存與輸送系統
• 煉油廠及油氣田開采凈化裝置
