1. 產品概述

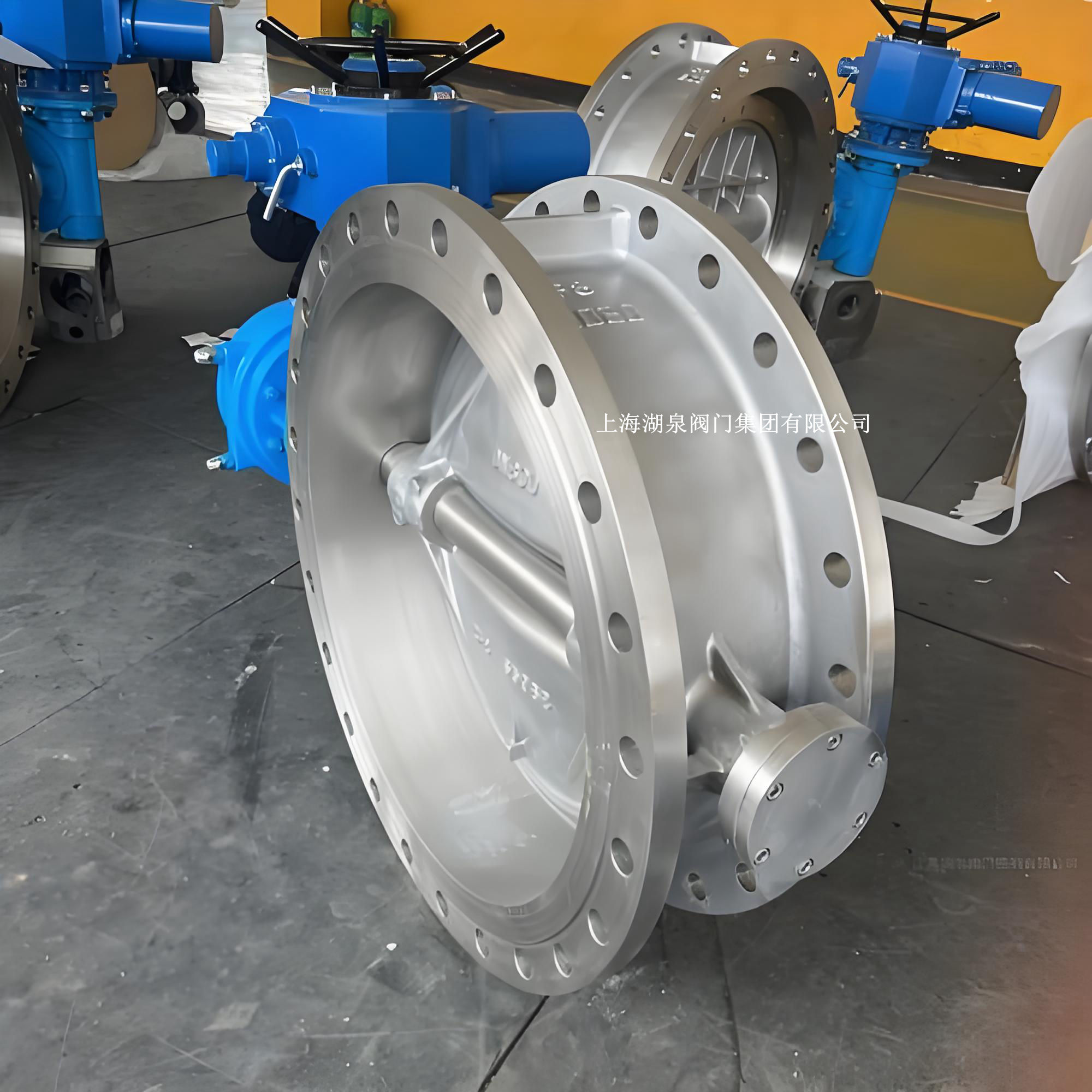

上海湖泉閥門集團有限公司D943P-1.0 DN600 電動硬密封三偏心蝶閥是一款專為工業管道系統設計的高性能控制閥門。該型號采用法蘭連接方式，公稱通徑為 DN600，公稱壓力為 1.0 MPa（PN10）。其核心結構基于先進的三維偏心幾何設計，配合電動執行機構，實現了對介質流量的精確調節及可靠截斷。針對高爐煤氣這一特定介質，該閥門具備優異的耐磨性、耐高溫性及雙向密封能力，廣泛應用于冶金、電力及能源管理行業。

2. 主要技術參數

• ‌產品名稱‌：電動硬密封三偏心蝶閥
• ‌型號標識‌：D943P-1.0
  • ‌D‌：蝶閥
  • ‌9‌：電動驅動
  • ‌4‌：法蘭連接
  • ‌3‌：三偏心結構
  • ‌P‌：閥體/蝶板材質通常為不銹鋼（如304/316），或指代特定密封結構系列（具體依廠家標準，此處側重硬密封特性）
  • ‌1.0‌：公稱壓力 PN1.0 MPa
• ‌公稱通徑‌：DN600
• ‌適用介質‌：高爐煤氣、空氣、蒸汽、油品及弱腐蝕性流體
• ‌工作溫度‌：-30℃ ～ 450℃（常規型），特殊材質可達 650℃
• ‌泄漏等級‌：符合 GB/T 13927 標準，實現零泄漏或微泄漏
• ‌驅動電源‌：AC220V / AC380V / DC24V 等（可選）
• ‌控制信號‌：開關型（無源觸點）或 調節型（4-20mA / 1-5V）

3. 結構特點與工作原理

3.1 三偏心密封技術

該閥門采用獨特的三維偏心結構設計，徹底解決了傳統蝶閥密封面磨損問題：

• ‌第一偏心‌：閥桿軸心偏離管道中心，使蝶板在開啟瞬間迅速脫離閥座，消除啟閉過程中的摩擦。
• ‌第二偏心‌：閥桿軸心偏離密封面中心，確保密封面在關閉過程中均勻接觸。
• ‌第三偏心‌：密封面呈傾斜錐形，利用楔形效應產生“越關越緊”的自鎖密封效果，無需額外增加執行器扭矩即可實現高壓密封。

3.2 硬密封材質

• ‌蝶板密封面‌：堆焊鈷基硬質合金（Stellite），具有極高的硬度、耐磨性和耐腐蝕性，特別適應高爐煤氣中可能含有的粉塵顆粒沖刷。
• ‌閥座密封圈‌：采用多層次金屬硬密封結構，通常由軟性 T 形密封環兩側夾多層不銹鋼片組成，兼具金屬的耐高溫高壓性能和彈性材料的補償能力，確保在溫度波動下的密封可靠性。

3.3 大口徑絎架結構

針對 DN600 大口徑規格，蝶板采用絎架式（桁架）結構設計。這種結構在保證高強度的同時，顯著減輕了閥門重量，增大了過流面積，降低了流體阻力，防止高流速煤氣對閥板的沖擊變形。

3.4 雙向密封功能

閥門設計支持雙向承壓和雙向密封，安裝時不受介質流向限制，簡化了現場管道布局要求。

4. 針對高爐煤氣的專項優勢

高爐煤氣具有溫度較高、含有微量粉塵及腐蝕性成分的特點，D943P 系列閥門在此工況下表現卓越：

• ‌耐磨損‌：硬質合金密封面有效抵抗煤氣中粉塵顆粒的侵蝕，延長使用壽命。
• ‌防卡澀‌：三偏心無摩擦啟閉設計，避免了因粉塵堆積導致的閥板卡死現象。
• ‌耐高溫‌：金屬硬密封結構在高溫環境下不老化、不變形，保持密封性能穩定。
• ‌安全性‌：電動執行機構配備過載保護、力矩限制及防爆選項（如需），確保在易燃易爆煤氣環境中的運行安全。

5. 電動執行機構配置

• ‌類型‌：角行程電動執行器（0-90°回轉）
• ‌功能模式‌：
  • ‌開關型‌：用于全開或全關控制，具備到位信號反饋。
  • ‌調節型‌：接收 4-20mA 模擬信號，實現對高爐煤氣流量的連續精確調節。
• ‌防護等級‌：IP67，防塵防水，適應惡劣工業環境。
• ‌手動超馳‌：配備手輪機構，在斷電或故障情況下可進行手動操作，保障生產連續性。

6. 應用領域

• ‌冶金行業‌：高爐煤氣主管道、熱風爐燃燒系統、除塵管網。
• ‌電力行業‌：電廠煙氣脫硫脫硝系統、循環水系統。
• ‌石油化工‌：高溫蒸汽管線、可燃氣體輸送管道。
• ‌市政環保‌：大型供熱管網、工業廢水處理。

7. 安裝與維護建議

• ‌安裝方向‌：建議立式安裝，閥桿垂直向上；若水平安裝，需考慮執行器重量支撐。
• ‌法蘭匹配‌：配帶法蘭應符合 GB/T 9113 或 HG/T 20592 標準，確保密封面平整。
• ‌清潔要求‌：安裝前務必清除管道內焊渣、鐵銹等雜物，防止損傷密封面。
• ‌定期維護‌：定期檢查執行器潤滑油位及填料密封情況，對于頻繁動作的閥門，建議每 3-6 個月進行一次全行程測試。
