產品名稱：上海/溫州D943H-16C-DN1600閥門生產廠家直銷[ 2026-08-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

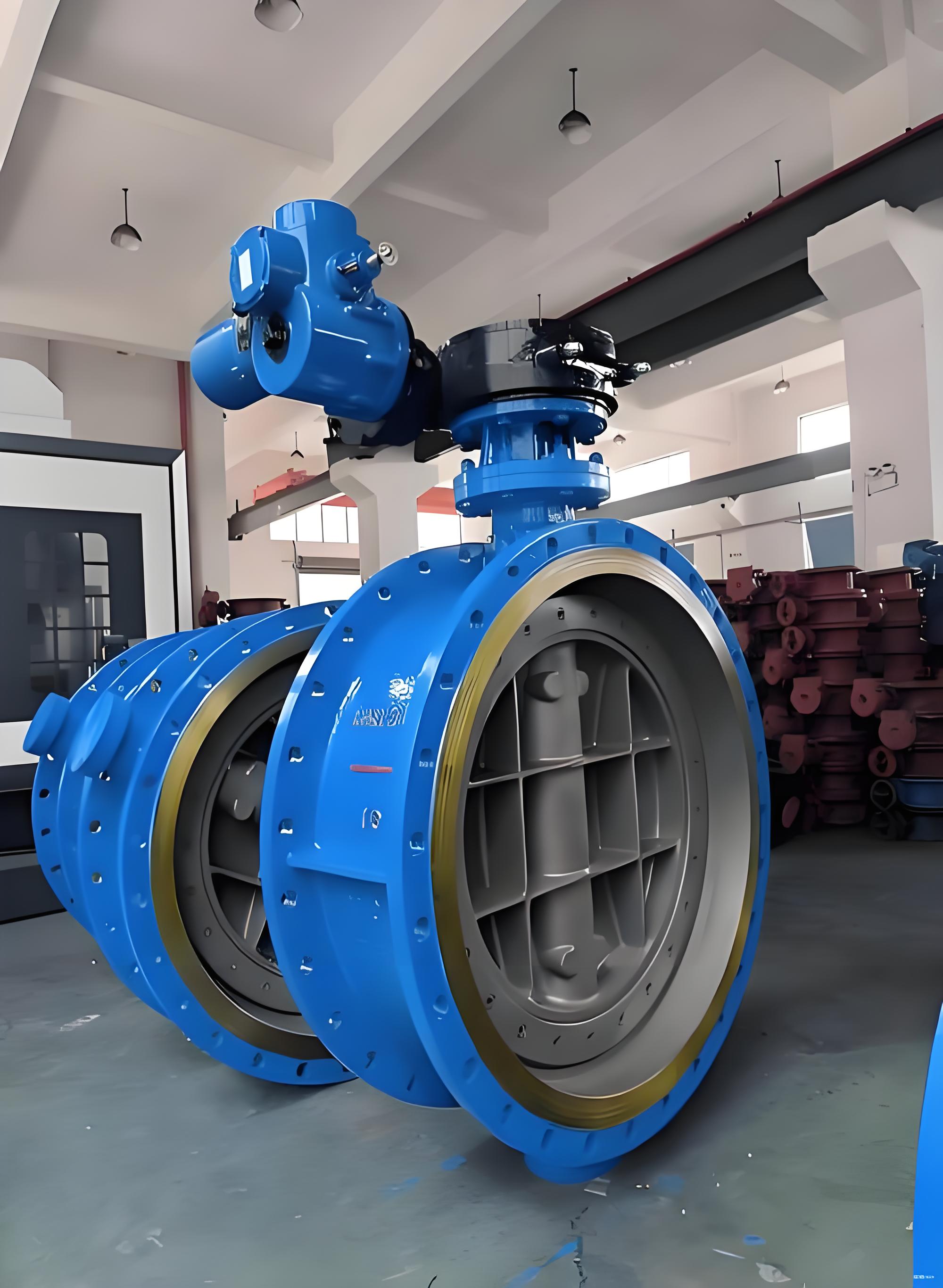

上海湖泉閥門集團有限公司D943H-16C-DN1600 是一款公稱通徑 1600mm、PN1.6MPa 壓力的‌電動法蘭式三偏心金屬硬密封蝶閥‌，采用鑄鋼閥體與堆焊硬質合金密封面，適用于高溫蒸汽、油品及腐蝕性介質的大口徑切斷與調節工況。‌‌

型號含義與核心參數
- ‌D‌：蝶閥；‌9‌：電動驅動；‌4‌：法蘭連接；‌3‌：三偏心結構；‌H‌：密封面為堆焊不銹鋼/硬質合金；‌16‌：公稱壓力 PN1.6MPa；‌C‌：閥體材質為鑄鋼（WCB）；‌DN1600‌：公稱通徑 1600mm 。
- ‌適用溫度‌：碳鋼閥體通常為 -29℃～425℃（具體視密封材料而定）。
- ‌適用介質‌：水、蒸汽、油品、煙氣、弱腐蝕性流體等。
- ‌密封等級‌：金屬硬密封，可達氣泡級零泄漏（符合 GB/T 13927 標準）。
- ‌連接標準‌：國標法蘭（GB/T 9113），結構長度符合 GB/T 12221 。‌‌
結構特點與優勢
- ‌三偏心設計‌：軸向、徑向及角度三重偏心，使蝶板啟閉瞬間脫離閥座，實現‌無摩擦密封‌，大幅延長壽命并降低操作扭矩。
- ‌金屬硬密封‌：密封面堆焊鈷基或不銹鋼硬質合金，耐沖刷、耐高溫（≤425℃），適合惡劣工況。
- ‌雙向密封‌：依靠楔形擠壓效應和介質壓力自緊，正反向均可實現可靠密封。
- ‌大口徑適配‌：DN1600 屬特大口徑，采用加強型閥板與閥桿結構，確保低流阻和高強度。‌‌
典型應用場景
- ‌電力行業‌：主蒸汽管道、煙氣脫硫系統、冷卻水循環。
- ‌石油化工‌：高溫油品、催化裂化裝置進出口、油氣輸送。
- ‌冶金市政‌：高爐煤氣回收、區域供熱管網、大型給排水工程。‌‌
選型與注意事項
- ‌執行器匹配‌：DN1600 口徑扭矩極大，需選配大扭矩角行程電動執行器（帶力矩保護及位置反饋），嚴禁手動直接驅動。
- ‌安裝空間‌：法蘭連接需預留足夠螺栓操作空間，注意閥門全開時的旋轉半徑。
- ‌介質確認‌：若介質溫度超過 425℃或含強腐蝕成分，需確認密封面堆焊材質（如 Stellite 合金）及閥體升級方案（如不銹鋼）。
- ‌非標定制‌：大口徑產品通常需排產，交貨期較長，建議提前確認尺寸標準（國標/美標）及測試要求（如 API 598）。‌‌
