1. 產品概述

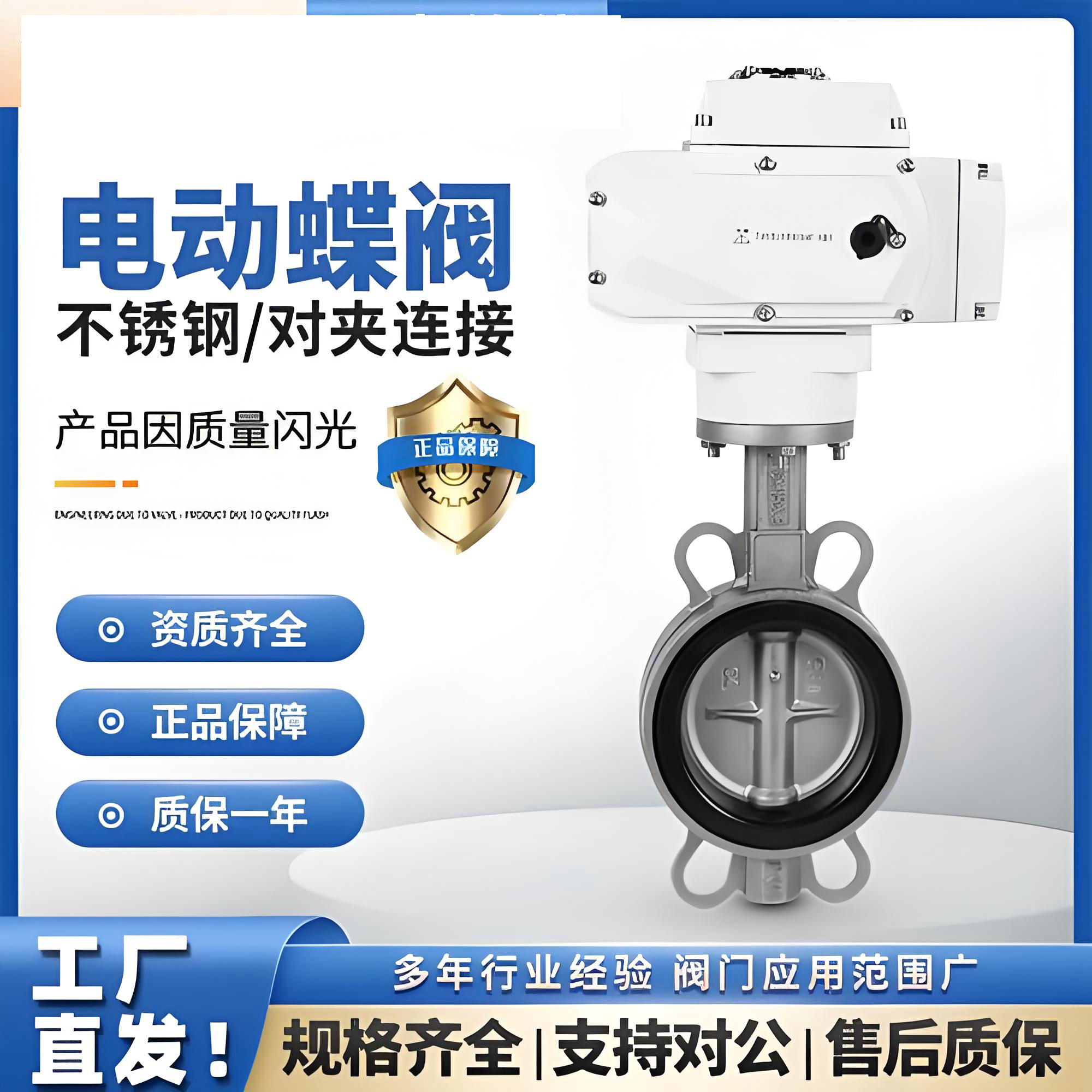

上海湖泉閥門 集團有限公司D971X-16P 是一款高性能的對夾式電動軟密封蝶閥。該型號專為工業自動化控制系統設計，集成了電動執行機構與中線型蝶閥本體。其中，“D”代表蝶閥，“9”代表電動驅動，“7”代表對夾連接，“1”代表中線結構，“X”代表橡膠軟密封，“16”代表公稱壓力1.6MPa，“P”代表閥體及主要過流部件材質為不銹鋼（通常指CF8/304或根據定制為316L系列）。本特定配置（DN50, 220V, 316L閥板）特別適用于對耐腐蝕性有較高要求的中小口徑管道系統，如化工、制藥、食品及海水處理等領域。其結構緊湊、重量輕，安裝無需法蘭螺栓貫穿閥體兩側，節省安裝空間。

2. 型號參數解析

• ‌型號‌：D971X-16P
• ‌通徑‌：DN50 (2英寸)
• ‌驅動方式‌：電動 (AC 220V)
• ‌閥板材質‌：316L 不銹鋼 (低碳奧氏體不銹鋼，耐晶間腐蝕性能優于304/316)
• ‌公稱壓力‌：PN16 (1.6 MPa)
• ‌連接方式‌：對夾式 (Wafer)
• ‌密封形式‌：軟密封 (通常為EPDM或NBR，具體視介質溫度而定)

3. 核心技術特點

3.1 優異的耐腐蝕性能

閥板采用 ‌316L 不銹鋼‌ 制造。相較于普通304不銹鋼，316L添加了鉬元素并降低了碳含量，顯著提升了在氯化物環境、酸性介質及高溫環境下的抗點蝕和抗晶間腐蝕能力。這使得該閥門在處理海水、污水、弱酸堿溶液及食品級介質時具有更長的使用壽命。

3.2 智能電動執行機構 (220V AC)

• ‌電源規格‌：AC 220V ±10%，50/60Hz，單相供電，接線簡便，適用于大多數工業及民用配電環境。
• ‌控制模式‌：
  • ‌開關型‌：接收無源觸點信號，實現全開或全關控制。
  • ‌調節型 (可選)‌：可接收 4-20mA 或 1-5V DC 標準信號，實現0-90°精確角度調節，滿足流量控制需求。
• ‌防護等級‌：標配 IP67 防護等級，防塵防水，適應戶外或潮濕環境。
• ‌安全保護‌：內置過熱保護、過載保護及力矩限制功能，防止電機燒毀；具備電氣限位和機械限位雙重保護，確保閥位準確。
• ‌手動優先‌：配備手動手柄，在斷電或緊急情況下可手動操作閥門啟閉。

3.3 結構設計優勢

• ‌中線無銷結構‌：閥桿與蝶板采用一體化或高強度連接，消除傳統銷軸連接的泄漏點和磨損風險，實現雙向零泄漏密封。
• ‌對夾式安裝‌：閥體厚度薄，重量輕，通過管道法蘭夾緊固定，安裝快捷，維護方便，特別適合空間受限的場合。
• ‌低流阻設計‌：全開時流道直通，流體阻力小，節能效果顯著。

4. 主要技術參數

5. 應用領域

鑒于316L閥板的耐蝕性和220V電源的通用性，該產品廣泛應用于：

• ‌化工與制藥‌：輸送腐蝕性液體、溶劑、藥液。
• ‌食品與飲料‌：衛生級要求較高的水處理、果汁、酒類管道。
• ‌水處理與環保‌：海水淡化、污水處理、純水系統。
• ‌電力與暖通‌：冷卻水系統、空調水系統、蒸汽管道。

6. 安裝與維護注意事項

• ‌安裝方向‌：建議水平安裝，若垂直安裝需確保執行器向上或側向，避免雨水積聚。
• ‌管道對中‌：安裝前需清理管道內雜物，確保管道法蘭平行對中，嚴禁強行擰緊螺栓導致閥體變形。
• ‌電氣接線‌：務必確認電源電壓為 AC 220V，接地良好。若為調節型，需注意信號線屏蔽干擾。
• ‌調試‌：通電前請確認閥門處于關閉或中間位置，首次通電需檢查開/關方向是否與控制器指示一致。
• ‌定期維護‌：定期檢查密封面磨損情況及執行機構潤滑狀態，長期不動作時應每月進行一次全行程啟閉測試。

注：具體外形尺寸、扭矩參數及接線圖請以廠家提供的最新技術手冊為準。訂貨時請明確介質成分、溫度及控制要求，以便選擇合適的密封材質和執行器類型。
