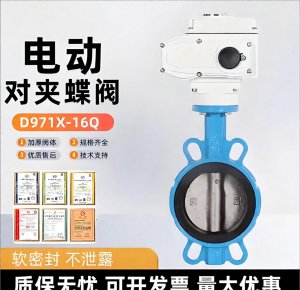

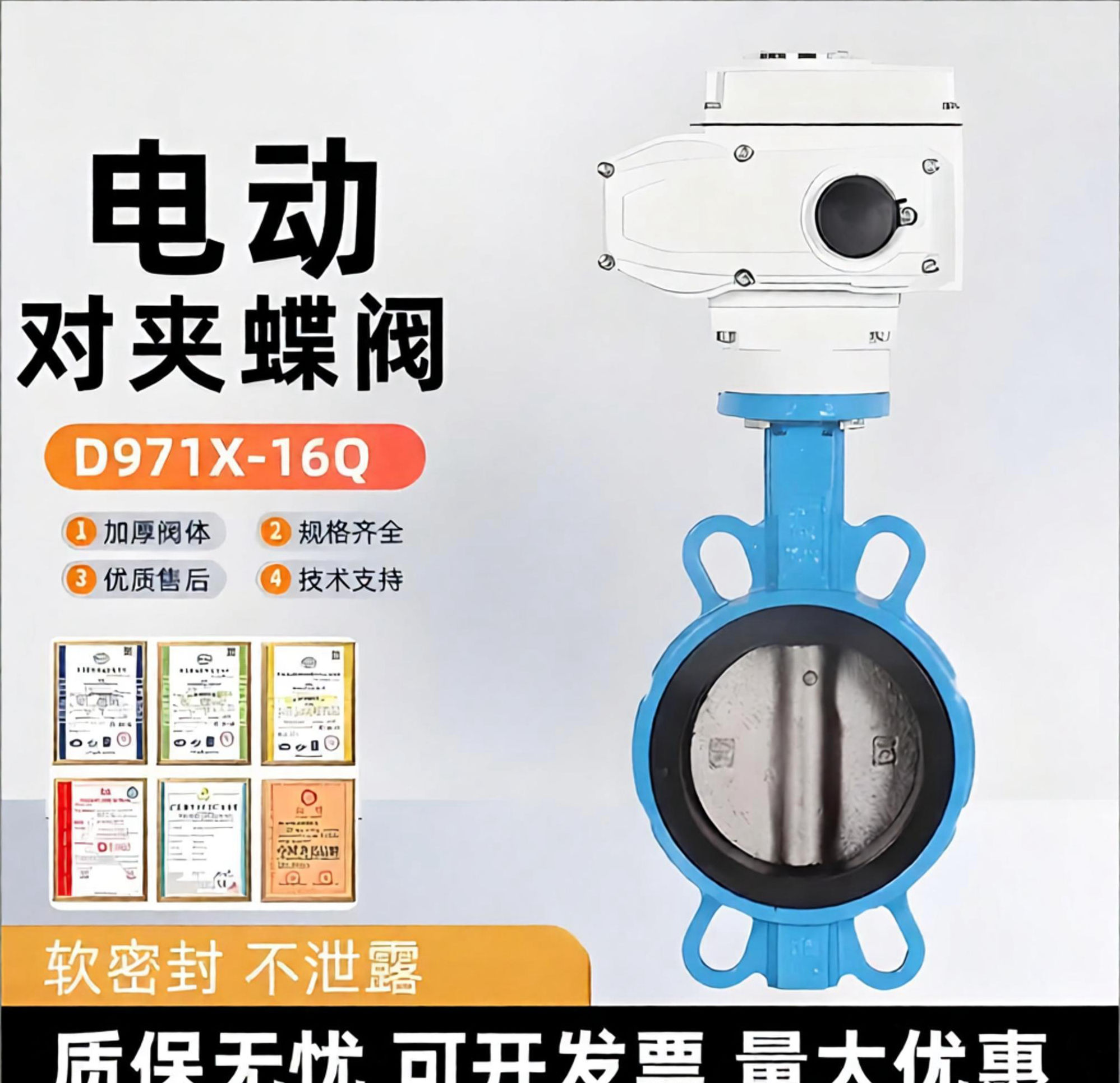

一、 產品概述

二、 核心技術參數

• ‌型號規格‌：D971X-16 DN80
• ‌驅動方式‌：電動（角行程回轉90°）
• ‌電源電壓‌：AC 220V（單相電，接線簡便）
• ‌公稱通徑‌：DN80 mm
• ‌公稱壓力‌：1.6 MPa (PN16)
• ‌連接形式‌：對夾式（符合GB/T 9113、GB/T 17241.6標準）
• ‌密封形式‌：軟密封（閥座密封圈通常采用丁腈橡膠NBR或乙丙橡膠EPDM，蝶板材質多為球墨鑄鐵鍍鎳或不銹鋼）
• ‌適用介質‌：水、空氣、天然氣、油品及弱腐蝕性流體
• ‌適用溫度‌：
  • 丁腈橡膠(NBR)：-20℃ ～ +80/90℃
  • 乙丙橡膠(EPDM)：-40℃ ～ +120/130℃
• ‌防護等級‌：IP65 / IP67（視具體執行器品牌而定，具備防水防塵能力）
• ‌控制類型‌：開關型（兩位式）或調節型（可選配4-20mA信號輸入）

三、 產品主要特點

• ‌結構緊湊，節省空間‌：采用對夾式連接，結構長度短，重量輕，特別適合安裝在管道密集或空間受限的場合。
• ‌操作輕便，啟閉迅速‌：電動執行器驅動蝶板旋轉90°即可完成全開或全關，操作扭矩小，動作平穩，全行程時間通常在15-60秒之間可調。
• ‌密封性能優異‌：采用中線型或雙偏心結構設計，配合高性能橡膠密封圈，實現雙向密封，泄漏率低，符合GB/T 13927標準。
• ‌智能保護功能‌：配套電動執行器內置過熱保護、過載保護及雙重限位（機械限位+電氣限位），確保閥門運行安全可靠，防止電機燒毀。
• ‌維護方便‌：閥座密封圈可更換，延長了閥門整體使用壽命；結構簡單，拆裝維修無需特殊工具。
• ‌通用性強‌：AC220V電源取電方便，無需額外配置變壓器或三相電源，適用于大多數工業及民用控制場景。

四、 應用領域

• ‌給排水系統‌：自來水廠、污水處理廠、樓宇供水管網。
• ‌工業過程控制‌：石油化工、電力、冶金、造紙、食品加工等行業的氣體、液體管道控制。
• ‌暖通空調‌：中央空調冷熱水系統、通風系統。

五、 訂貨與安裝注意事項

• ‌確認工況‌：訂貨時請明確介質類型、工作溫度及壓力，以便選擇合適的密封材料（如高溫選氟橡膠，普通水溫選丁腈或乙丙橡膠）。
• ‌電氣接線‌：務必按照執行器接線圖正確連接AC220V電源及控制信號線，注意接地保護。
• ‌安裝方向‌：雖然對夾蝶閥理論上可任意角度安裝，但建議水平安裝執行器，以避免雨水積聚或受力不均；若垂直安裝，需考慮執行器重量對管道的附加載荷。
• ‌手動優先‌：在通電調試前，建議先使用手動手柄進行啟閉測試，確保閥板無卡阻現象后再通電運行。

六、 現貨優勢

本產品常備庫存，發貨速度快，可縮短項目工期。提供完整的產品合格證、使用說明書及質保服務，支持技術指導與售后咨詢。
