1. 產品概述

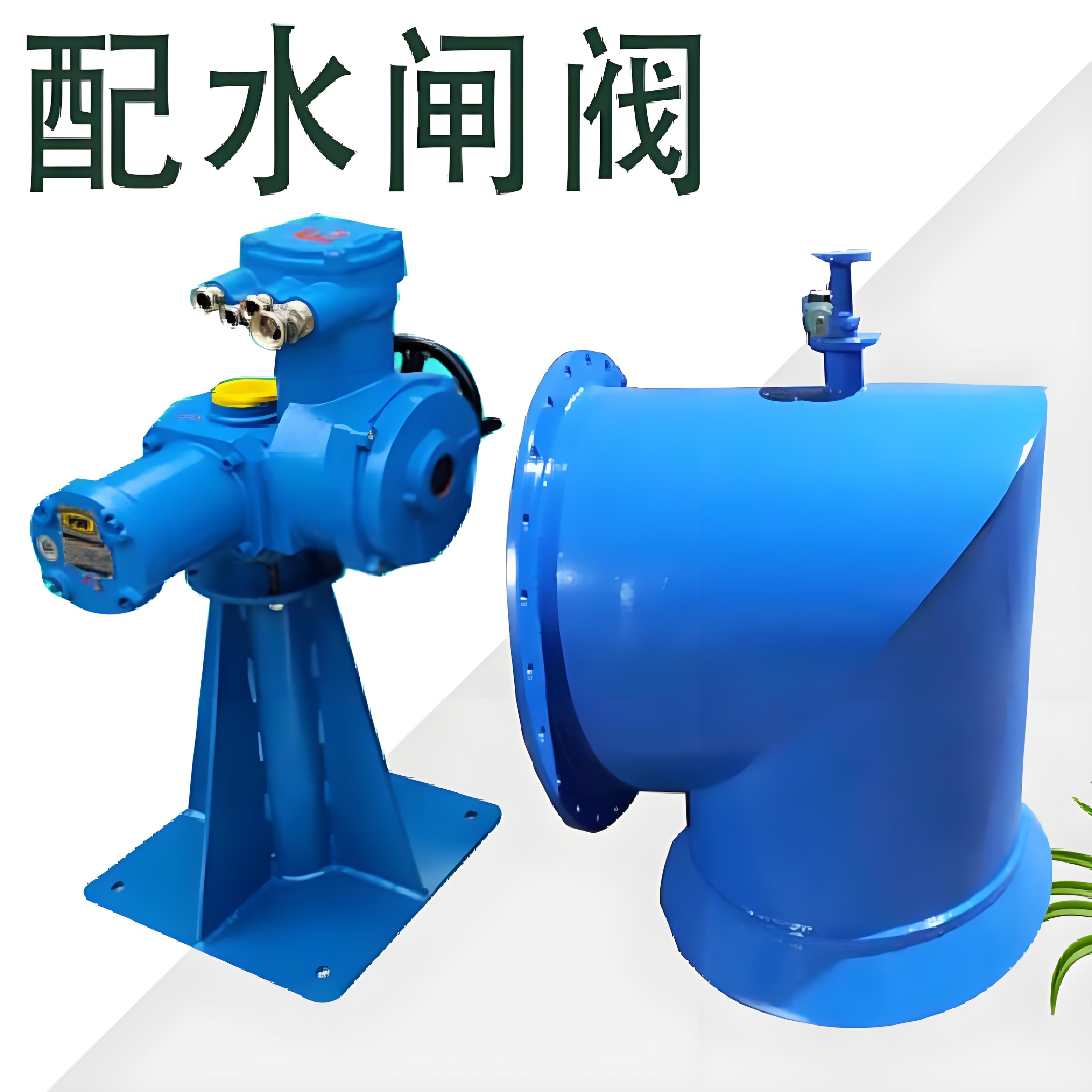

本產品為專為大型水倉及給排水系統設計的大口徑電動配水閘閥，公稱通徑 DN800。閥體采用優質 WCB 鑄鋼材質制造，具備高強度與良好的耐壓性能。驅動系統采用“手動電動一體化”設計，既支持遠程電動控制，又保留手動應急操作功能，確保在斷電或故障工況下仍能可靠啟閉。該閥門主要用于截斷或接通管路中的清水、污水等非腐蝕性介質，廣泛應用于礦山排水、市政水務、電廠循環水及工業蓄水設施。

2. 主要技術參數

• ‌產品名稱‌：電動法蘭閘閥（手動電動一體型）
• ‌公稱通徑‌：DN800
• ‌閥體材質‌：WCB 鑄鋼（碳鋼）
• ‌連接方式‌：法蘭連接（符合 GB/T、JB/T 或 HG/T 標準）
• ‌驅動方式‌：電動執行機構 + 手輪/傘齒輪手動切換機構
• ‌適用介質‌：水、污水、油品、蒸汽等
• ‌工作溫度‌：-29℃ ～ 425℃（常規水溫工況建議 ≤100℃）
• ‌公稱壓力‌：PN1.6 / PN2.5 / PN4.0 MPa（可根據工況定制）
• ‌防護等級‌：IP55 / IP65（戶外或潮濕環境推薦 IP65）
• ‌電源電壓‌：AC380V / 220V / DC24V（可選）

3. 結構特點與設計優勢

3.1 手動電動一體化設計

• ‌雙重保障‌：配備專用離合機構，正常工況下由電動執行器驅動；當遇到停電、電機故障或需要現場調試時，可通過切換手柄轉為手動操作，確保系統安全可控。
• ‌操作輕便‌：針對 DN800 大口徑閥門扭矩大的特點，手動部分通常配置傘齒輪減速箱，大幅降低操作力矩，實現單人輕松啟閉。

3.2 優質 WCB 鑄鋼閥體

• ‌高強度耐壓‌：WCB 材質具有良好的鑄造性能和機械強度，能夠承受管道內的水錘沖擊和高靜壓，特別適合水倉等高水位差環境。
• ‌耐腐蝕處理‌：閥體內腔及流道經過噴砂除銹及防腐涂層處理，延長在潮濕水環境下的使用壽命。

3.3 可靠的密封結構

• ‌楔式彈性閘板‌：采用楔式單閘板或雙閘板結構，利用介質壓力實現自緊密封。
• ‌硬質合金密封面‌：密封副堆焊司太立鈷基硬質合金或不銹鋼，硬度高、耐磨損、抗擦傷，確保長期頻繁啟閉后的零泄漏性能。
• ‌柔性石墨填料‌：閥桿密封采用柔性石墨填料，摩擦系數小，密封可靠，適應溫度變化，減少維護頻率。

3.4 智能控制兼容

• ‌多模式控制‌：電動裝置支持就地按鈕操作、遠程開關量控制及 PLC 模擬量（4-20mA）智能調節，可接入自動化監控系統，實現水倉液位的自動聯鎖控制。
• ‌轉矩保護‌：內置過載保護機制，當閥門遇阻或卡澀時自動切斷電源，保護電機及閥桿不受損壞。

4. 應用場景

• ‌礦山水倉‌：用于井下中央泵房吸水井配水，控制大水量的吸入與排出。
• ‌市政給排水‌：大型污水處理廠進出水總管、自來水廠沉淀池排泥及配水。
• ‌電力行業‌：火電廠循環冷卻水系統、灰渣水處理系統。
• ‌水利工程‌：水庫放水洞、灌溉渠道主干管流量控制。

5. 安裝與維護注意事項

• ‌安裝方向‌：閥門可安裝在管道的任何位置，但建議電動執行機構向上或側向安裝，避免雨水直接積聚在電機頂部。
• ‌管道清潔‌：安裝前需清除管道內的焊渣、石塊等雜物，防止損傷密封面。
• ‌定期潤滑‌：定期對閥桿螺母、梯形螺紋及傘齒輪箱加注潤滑脂，保持傳動靈活。
• ‌手動切換測試‌：建議每季度進行一次手動/電動切換測試，確保應急手動功能正?？捎?。
• ‌防潮措施‌：鑒于水倉環境濕度大，應定期檢查電氣接線盒的密封性，防止濕氣侵入導致電路短路。
