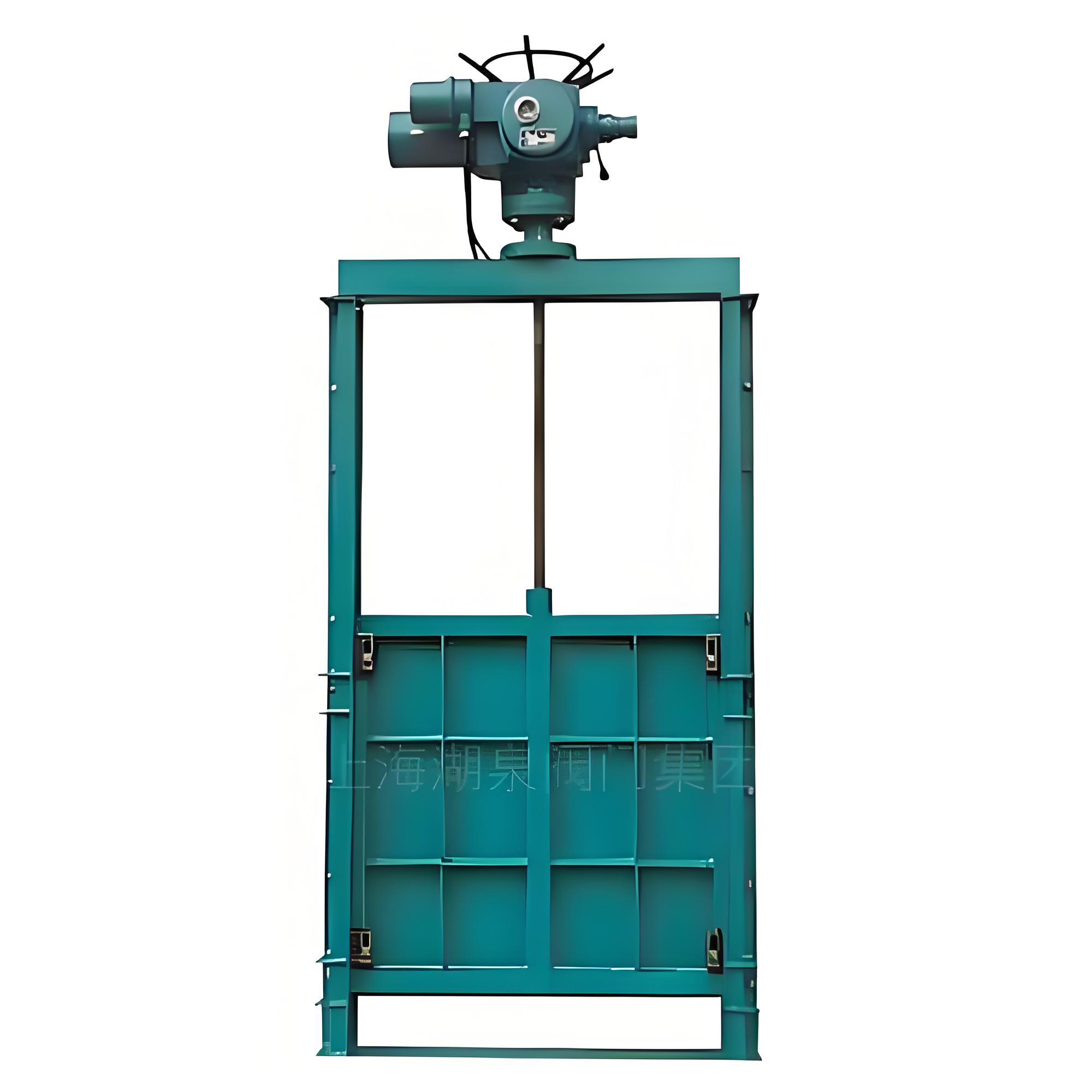

產品名稱：電動方形閘板閥（按圖制作_304鋼_含電動執行器）[ 2026-08-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
1. 產品概述
本產品為按圖定制的電動方形閘板閥，主體材質選用優質304不銹鋼，并集成高性能電動執行器。該閥門專為解決粉體、顆粒及小塊物料在管道輸送中的截斷與流量控制難題而設計。憑借304不銹鋼優異的耐腐蝕性與衛生性能，結合電動驅動的自動化優勢，廣泛適用于化工、食品、醫藥、冶金及環保等行業，特別適合對介質純凈度、防腐要求較高或需遠程集中控制的工況。
2. 核心特點
- 定制化方形結構：嚴格依據用戶提供的圖紙進行非標制作，完美匹配現場管道接口尺寸（常見規格如200×200mm至1000×1000mm等），確保安裝無縫對接。
- 304不銹鋼材質：閥體、閘板及關鍵接觸部件均采用304不銹鋼制造。相比碳鋼，其具備更強的耐酸堿腐蝕能力，表面光潔度高，不易粘附物料，符合食品級及高潔凈度行業標準。
- 智能電動驅動：配備多回轉式電動執行器，支持DC24V或AC220V電壓輸入。可實現遠程自動控制、信號反饋及行程限位，操作輕便靈活，大幅降低人工勞動強度。
- 防卡阻設計：針對粉粒體物料易結塊、易卡滯的特性，優化了閘板導軌與密封面結構，確保閘板升降順暢，無卡阻現象。
- 全通徑流道：開啟狀態下流道完全暢通，流阻系數極小，有效避免物料堆積和壓力損失。
3. 主要技術參數
參數項目 技術指標 主體材質 304不銹鋼 (可根據需求升級為316/316L) 驅動方式 電動執行器 (含手動過載保護機構) 公稱通徑 按圖定制 (典型范圍: 200×200mm - 1000×1000mm) 公稱壓力 0.05 MPa - 1.0 MPa (視具體設計而定) 適用溫度 -10℃ ~ +200℃ (常規型) / 最高可達300℃ (特殊密封) 適用介質 干燥粉體、晶粒料、顆粒料、小塊物料 (≤50mm) 密封型式 硬密封 (金屬對金屬) 或 軟密封 (橡膠/四氟) 連接標準 GB/T9113, JB/T79 或按圖紙法蘭尺寸 4. 工作原理
電動執行器接收控制信號后，驅動絲桿旋轉，將旋轉運動轉化為閘板的直線往復運動。
- 開啟狀態：閘板提升至閥體上方，介質通過方形通道自由流動。
- 關閉狀態：閘板下降至閥座密封面，依靠楔形結構或彈性變形產生密封力，切斷介質流通。
5. 應用領域
- 化工行業：腐蝕性粉末、塑料顆粒、碳酸鈣等原料輸送。
- 食品醫藥：面粉、淀粉、藥粉等對衛生等級要求高的物料控制。
- 環保能源：電廠灰渣、除塵器卸灰、污水處理污泥輸送。
- 建材冶金：水泥生料、礦粉、冶金輔料的氣力輸送系統。
6. 安裝與維護注意事項
- 安裝方向：閥桿可垂直向上或水平安裝，但需確保執行器不受額外應力。DN600以上大型閥門建議垂直固定以減輕閘板自重影響。
- 清潔管路：安裝前務必清除管道內焊渣、雜物，以免損壞密封面。
- 調試運行：首次使用前應檢查電動執行器行程限位是否準確，確保全開全關到位，并在閥桿處涂抹適量潤滑脂。
- 定期維護：定期檢查密封面磨損情況及電動裝置接線緊固度，長期停用時應使閥門處于關閉狀態并保持干燥。
注：本產品為非標定制件，具體尺寸、壓力等級及電氣參數請以最終確認的加工圖紙和技術協議為準。
