1. 產品概述

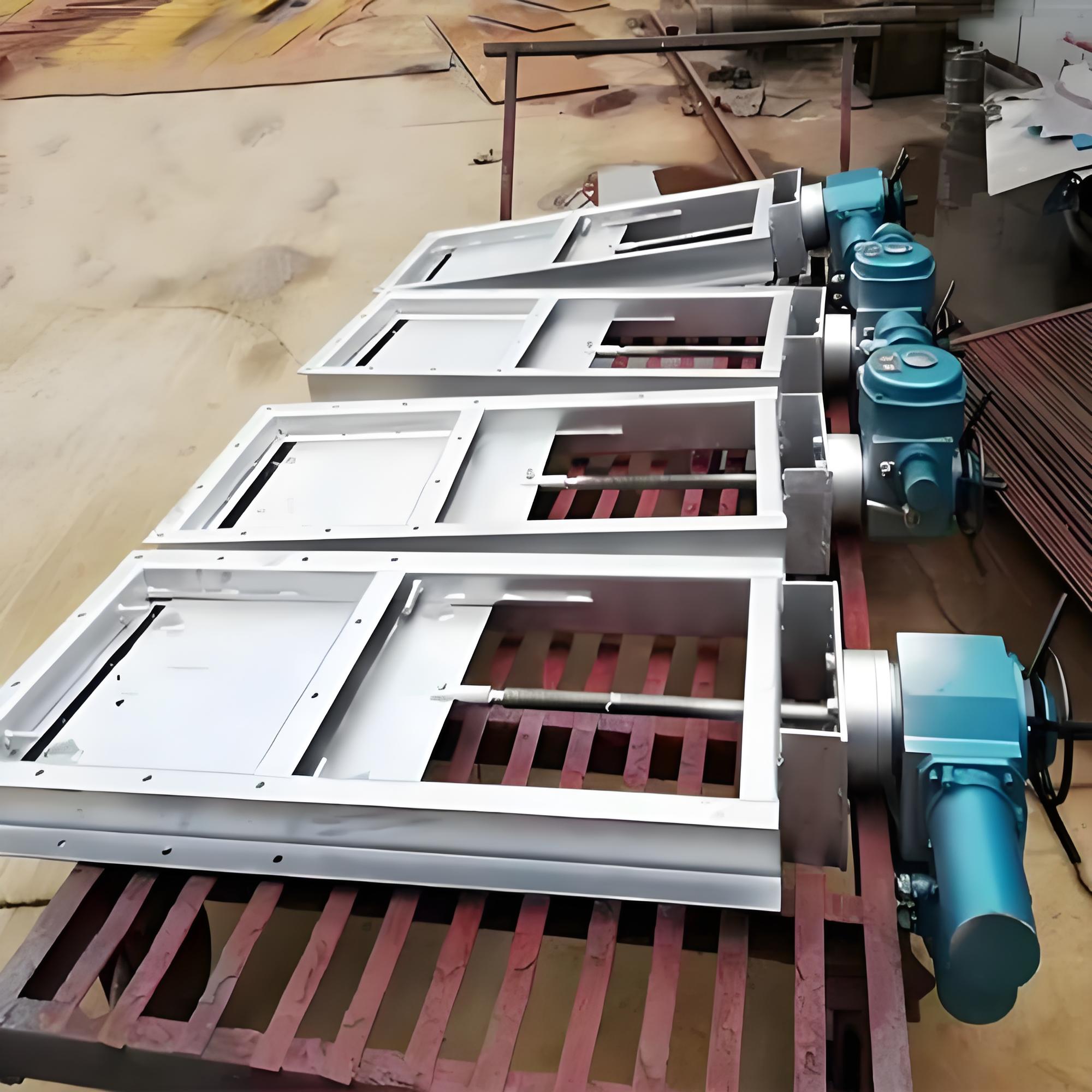

電動插板閥 300×300 是一種專為粉體、顆粒及小塊物料輸送系統設計的切斷與流量控制設備。該型號閥門采用方形通徑設計（300mm×300mm），具備‌電動驅動為主、手動操作為輔‌的雙重功能，確保在斷電或緊急情況下仍能通過手輪進行啟閉操作。其結構緊湊、密封可靠，廣泛應用于冶金、礦山、建材、化工、糧食及環保除塵等行業，是料倉卸料口及管道系統中理想的隔斷與控制裝置。

2. 主要技術參數

• ‌公稱通徑‌：300mm × 300mm
• ‌連接法蘭尺寸‌：約 356mm × 356mm（安裝孔距約 396mm × 396mm，具體依標準GB/T9113或JB/T79而定）
• ‌適用介質‌：無粘度固體、粉料、晶粒料、小于Φ10mm的顆粒料（如水泥漿、礦砂、煤粉、谷物、塑料顆粒等）
• ‌工作溫度‌：-10℃ ~ +200℃（常規型）；部分耐高溫型號可達 600℃
• ‌主體材料‌：碳鋼（Q235A/WCB）、不銹鋼（304/316/316L）可選
• ‌密封形式‌：硬密封（金屬對金屬，耐磨損）或軟密封（橡膠/四氟，密封性更好）
• ‌驅動電壓‌：AC220V / DC24V（根據配置可選）
• ‌防護等級‌：通常具備防塵防水功能，適應惡劣工業環境

3. 結構與工作原理

• ‌結構組成‌：主要由框架、閘板、絲桿、螺母、電動執行機構及手動切換裝置構成。
• ‌工作原理‌：
  • ‌電動模式‌：通過電動執行器帶動絲桿旋轉，使閘板沿水平或垂直方向往復運動，實現閥門的快速啟閉。
  • ‌手動模式‌：當電源故障或需微調時，可切換至手動模式，轉動手輪帶動絲桿螺母，精確控制閘板位置。
• ‌流道設計‌：閥體通徑無凹槽，具有全通徑流通特性，介質流動阻力小，不易發生卡阻或堵塞現象。

4. 核心特點

• ‌雙驅保障，安全可靠‌：集成電動與手動功能，既滿足自動化控制需求，又保留了人工應急操作能力，提高系統安全性。
• ‌防磨損與自動補償‌：密封閥座常采用活動結構設計，具備防磨損和間隙自動補償功能，延長使用壽命，保持長期密封性能。
• ‌操作靈活，無卡阻‌：閘板運動平穩，切斷迅速，特別適用于易結拱或流動性較差的粉體物料。
• ‌安裝便捷‌：法蘭連接方式，安裝不受角度限制（可水平或垂直安裝），占用空間小，便于維護拆卸。
• ‌調節功能‌：雖主要用于全開全關，但可通過控制開度大小，在一定程度上調節物料流量。

5. 應用領域

• ‌電力行業‌：電廠選煤、排渣系統、灰斗卸料。
• ‌建材化工‌：水泥廠生料/熟料輸送、化工原料粉末控制。
• ‌冶金礦山‌：礦砂、尾礦、爐渣的輸送與隔斷。
• ‌糧食食品‌：谷物、面粉、飼料的倉儲出料控制。
• ‌環保工程‌：城市污水處理沉淀池排泥、除塵設備灰斗卸灰。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：清除閥門腔內及密封面的污物、砂粒，確保密封面清潔。
• ‌方向確認‌：安裝時需核對介質流向與閥門標識一致，預留足夠的驅動裝置操作空間。
• ‌定期維護‌：定期檢查傳動部位（絲桿、螺母），加注潤滑油以保證啟閉靈活；檢查填料壓緊程度，確保密封性且不影響閘板運動。
• ‌電氣接線‌：電動部分接線須嚴格按照電路圖進行，確保接地良好，防止短路或漏電。
