1. 產品概述

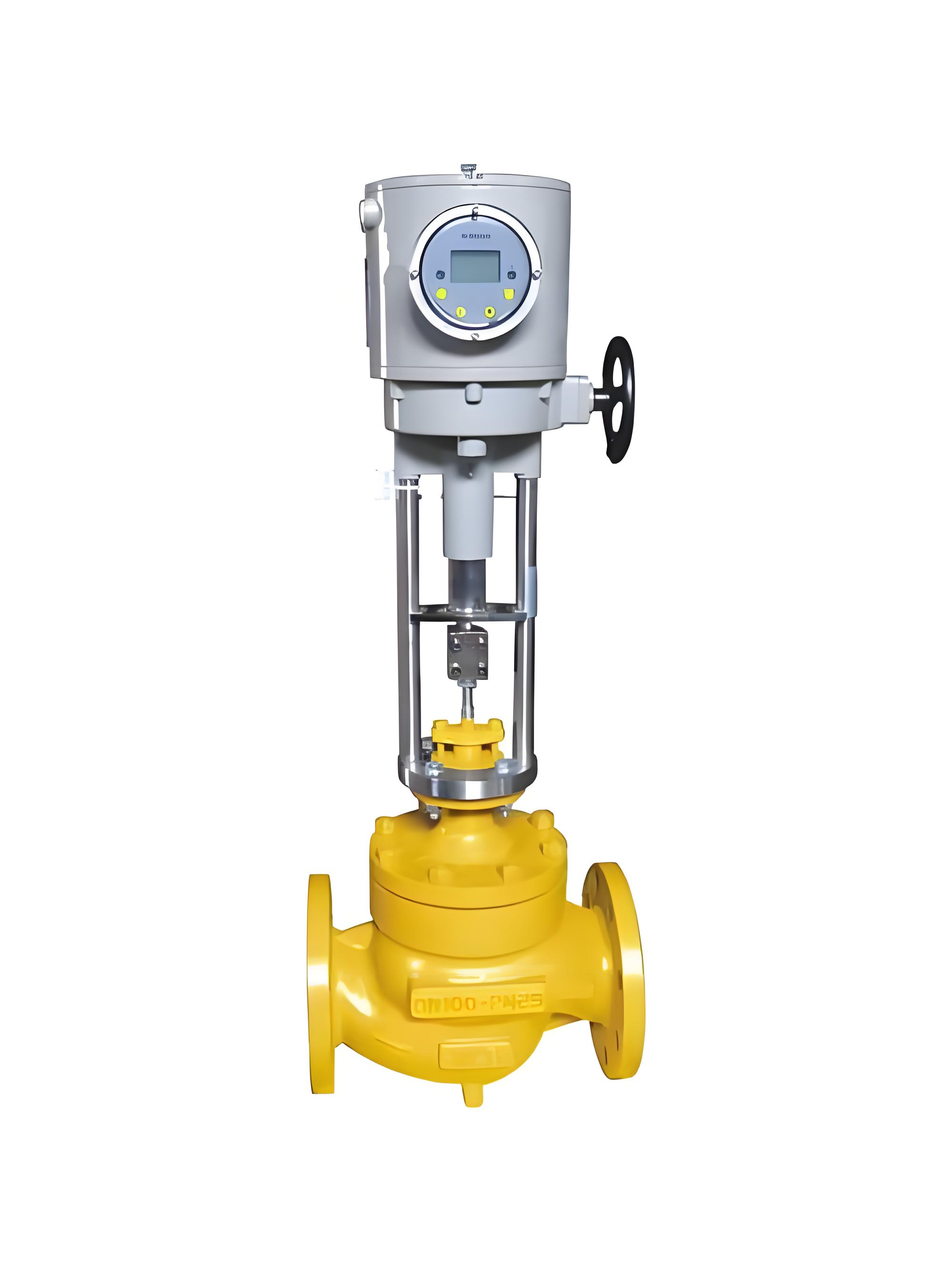

上海湖泉閥門集團有限公司DN50 PN16 電動調節套筒閥是一種高性能的工業自動化控制執行機構，專為精確調節管道介質的流量、壓力及溫度而設計。該產品由直行程電子式電動執行機構與套筒調節閥本體組成，通過接收標準的 4-20mA 模擬量信號，驅動閥芯產生直線位移，從而改變閥芯與套筒之間的流通截面積，實現對工藝參數的精準控制。其電源規格為 220V AC，適用于電力、石油、化工、冶金、制藥及輕工等行業的自動控制系統。

2. 主要技術參數

3. 結構特點與優勢

• ‌平衡式閥芯設計‌：采用套筒導向平衡式閥芯結構，閥芯上設有對稱分布的平衡孔，能有效抵消介質產生的軸向不平衡力。這使得閥門在高壓差工況下仍能保持穩定運行，減小了對執行機構推力的要求。
• ‌低噪音運行‌：流體通道呈 S 型設計，配合套筒節流窗口的特殊形狀，能有效降低流體湍流和空化現象。與普通單座或雙座調節閥相比，運行噪音可降低約 10dB，顯著改善工作環境。
• ‌高穩定性與精度‌：電子式執行機構內置伺服系統，無需外置放大器，直接接收 4-20mA 信號。具備過熱保護、過載保護及電氣/機械雙重限位功能，確保控制精度高、響應速度快。
• ‌維護便捷‌：閥座采用無螺紋卡入式圓錐密封結構，套筒可快速更換。只需更換不同形狀窗口的套筒，即可改變流量特性，無需更換整個閥體，降低了維護成本和停機時間。
• ‌密封性能優異‌：根據工況需求，可選擇聚四氟乙烯（PTFE）或柔性石墨作為密封填料，泄漏量極低，滿足嚴苛的環保和安全要求。

4. 材質選擇

• ‌閥體/閥蓋‌：通常選用 WCB（鑄鋼）、HT200（鑄鐵）或不銹鋼（304、316、316L），以適應不同的腐蝕性和溫度環境。
• ‌閥芯/套筒‌：常用 1Cr18Ni9Ti、304、316L 不銹鋼，或表面堆焊司鈦萊合金（Stellite）以增強耐磨性和抗沖刷能力。
• ‌密封件‌：聚四氟乙烯、柔性石墨或金屬硬密封。

5. 應用領域

該閥門廣泛應用于需要精確流量控制的場合，包括但不限于：

• ‌電力行業‌：鍋爐給水、蒸汽調節。
• ‌石油化工‌：反應釜進料控制、管道壓力穩定。
• ‌暖通空調‌：城市供熱管網的水力平衡調節。
• ‌制藥與食品‌：潔凈流體介質的比例調節。

6. 安裝與維護注意事項

• ‌安裝方向‌：安裝時需確保閥體上的流向箭頭與介質實際流動方向一致。
• ‌環境要求‌：執行機構應避免安裝在劇烈振動、強磁場或易燃易爆（除非選用防爆型）的環境中。環境溫度建議在 -30℃ 至 +60℃ 之間。
• ‌定期維護‌：建議定期檢查填料函的泄漏情況，必要時緊固或更換密封件；檢查執行機構的連接部件是否松動，確保信號傳輸準確。
