1. 產品概述

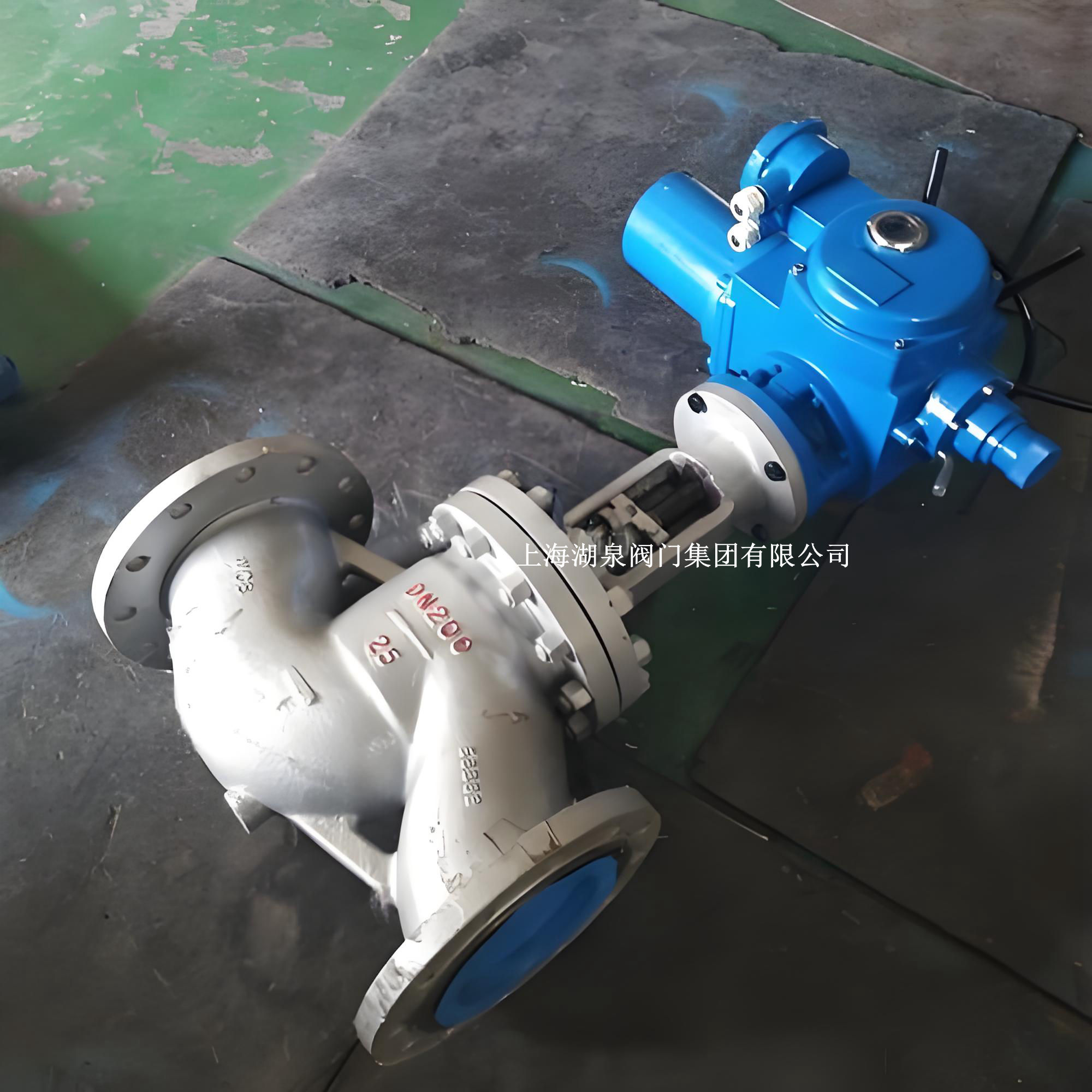

上海湖泉閥門集團有限公司J941H-16C 電動法蘭截止閥是一款專為石油化工、電力及制藥等行業設計的高性能工業閥門。該型號由多回轉電動執行機構與鑄鋼截止閥組合而成，主要用于管路中介質的切斷或調節。其“J941H-16C”型號含義明確：J代表截止閥，9代表電動驅動，4代表法蘭連接，1代表直通式結構，H代表密封面堆焊合金，16代表公稱壓力1.6MPa，C代表閥體材質為鑄鋼（WCB）。針對 DN125 規格，該閥門具備結構緊湊、密封可靠、操作自動化程度高等特點，特別適用于水、油品、蒸汽及部分酸性介質工況，是石油化工管道系統中實現遠程控制和精確截斷的選擇。

2. 主要技術參數

3. 結構特點與優勢

3.1 優質材料與密封性能

• ‌密封面堆焊技術‌：閥瓣和閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊而成。這種材料具有極高的耐磨性、耐高溫性和抗腐蝕性，確保在長期頻繁啟閉下仍能保持嚴密密封，延長使用壽命。
• ‌閥桿強化處理‌：閥桿經過調質及表面氮化處理，顯著提升了抗腐蝕性和抗擦傷性能，有效防止閥桿在運動過程中因摩擦或介質腐蝕而失效。
• ‌倒密封設計‌：采用螺紋連接密封座或本體堆焊奧氏體不銹鋼結構。當填料磨損時，可在系統不停機、帶壓狀態下進行更換，極大提高了維護便捷性和系統運行的連續性。

3.2 智能電動執行機構

• ‌遠程控制能力‌：配備 DZW 系列多回轉電動裝置，支持 4-20mA 模擬量信號控制及反饋，可與 DCS/PLC 系統無縫對接，實現遠程自動化控制。
• ‌多重保護功能‌：
  • ‌相序自動糾正‌：自動識別并校正電源相序，防止電機反轉。
  • ‌缺相保護‌：電源缺相時自動停止運行，保護電機。
  • ‌力矩保護‌：具備瞬間過力矩保護和禁動延時保護，防止機械部件因慣性或卡阻受損。
  • ‌電子互鎖‌：避免同時接收開/關指令導致的沖突。
• ‌人性化顯示‌：部分高端配置提供全中文 LCD 液晶顯示屏，直觀顯示閥門狀態、故障信息及設定參數。

3.3 結構設計合理性

• ‌流向要求‌：安裝時介質流向應遵循“低進高出”原則（從閥瓣下方進入），以確保關閉時的密封效果和開啟時的省力操作。
• ‌法蘭適配性‌：支持多種配管法蘭標準及密封面型式（如 RF、FM 等），滿足各類工程管道的連接需求。
• ‌流道優化‌：直通式結構雖然流體阻力相對較大，但制造工藝成熟，密封性能好，適用于對泄漏率要求嚴格的石化管道。

4. DN125 規格外形尺寸參考

(注：具體尺寸可能因不同廠家制造標準略有差異，以下為行業通用參考值)

• ‌L (結構長度)‌：指閥門兩端法蘭面之間的距離，DN125 通常為 400mm。
• ‌H (總高度)‌：包含電動執行機構的高度，具體數值需根據所選電裝型號確定，一般在 460mm 至 600mm 之間。

5. 應用領域

• ‌石油化工‌：用于原油、成品油、化工原料等管路的切斷與控制。
• ‌電力行業‌：適用于電廠蒸汽、給水系統的調節與截斷。
• ‌制藥與食品‌：在非強腐蝕性介質管路中，提供潔凈、可靠的流體控制。
• ‌城市給排水‌：用于大型供水管網的主干路控制。

6. 安裝與維護注意事項

• ‌安裝方向‌：務必確認介質流向與閥體箭頭指示一致（自下而上）。
• ‌清潔管道‌：安裝前需清除管道內的焊渣、鐵屑等雜質，以免損傷密封面。
• ‌電氣接線‌：電動執行機構的接線應由專業電工操作，確保接地良好，并根據現場環境選擇合適的防爆等級。
• ‌定期維護‌：定期檢查填料函是否有泄漏，必要時緊固壓蓋螺母或更換填料；定期對電動執行機構進行潤滑和行程校準。
