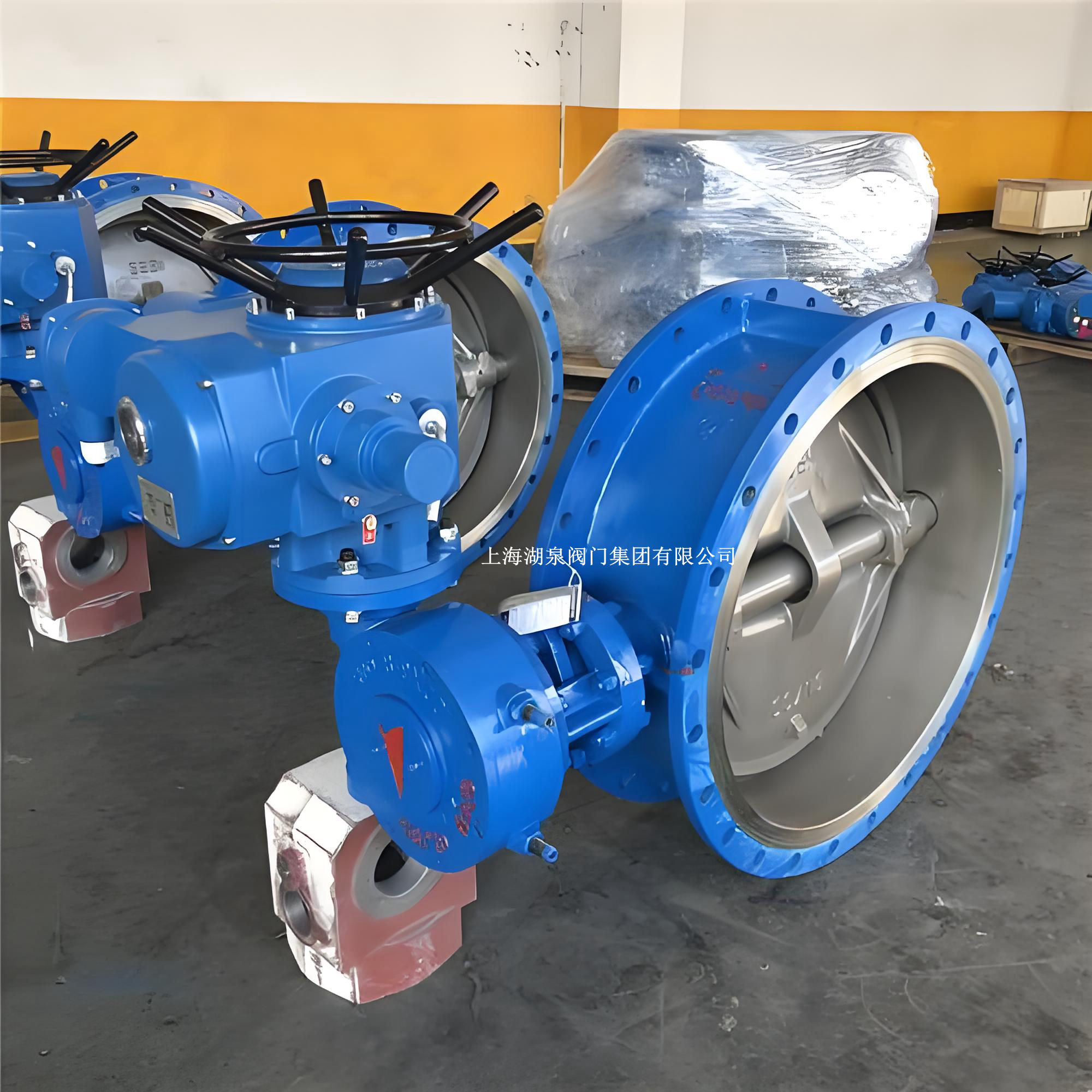

一、 產品概述

• ‌型號解析‌：
  • ‌D‌：蝶閥
  • ‌9‌：電動驅動
  • ‌4‌：法蘭連接
  • ‌3‌：三偏心結構
  • ‌H‌：合金鋼硬密封（Cr13系或堆焊硬質合金）
  • ‌16‌：公稱壓力1.6MPa
  • ‌C‌：閥體材質為鑄鋼（WCB）
• ‌適用介質‌：煤氣、天然氣、蒸汽、導熱油、煙氣、水及弱腐蝕性流體。
• ‌工作溫度‌：-29℃ ～ 425℃（碳鋼材質），滿足大多數工業煤氣輸送的溫度要求。

二、 核心優勢與技術特點

1. 三偏心金屬硬密封，杜絕內漏

采用三維偏心原理設計，蝶板在啟閉過程中與閥座密封面幾乎無摩擦，徹底解決了傳統蝶閥密封面磨損快的問題。

• ‌零摩擦啟閉‌：啟閉瞬間蝶板脫離閥座，減少磨損，延長使用壽命。
• ‌越關越緊‌：利用介質壓力實現自密封，密封性能隨壓力增加而增強，確保煤氣介質無泄漏，符合GB/T13927標準。
• ‌耐高溫耐磨‌：密封面堆焊鈷基硬質合金或采用不銹鋼多層次結構，耐受425℃高溫，抗沖刷能力強。

2. 智能電動調節，精準控制

配備高性能角行程電動執行器，支持遠程自動化控制。

• ‌調節精度高‌：流量特性趨于直線，具備優秀的調節性能，可精確控制煤氣流量。
• ‌智能反饋‌：內置位置信號反饋模塊，方便接入PLC、DCS控制系統，實現工業自動化管理。
• ‌安全保護‌：具備過載保護、缺相保護及扭矩限制功能，確保在電壓波動或機械卡阻時設備安全。
• ‌防爆可選‌：針對煤氣易燃易爆特性，可選配防爆型電動執行器（如ExdII BT4等級），確保現場安全。

3. 結構緊湊，安裝維護便捷

• ‌法蘭連接‌：符合國標GB/T9113法蘭標準，DN250口徑對接方便，無需改造現有管道。
• ‌雙向密封‌：不受介質流向限制，安裝方向靈活，節省空間。
• ‌輕量化設計‌：相比同口徑閘閥，體積更小、重量更輕，降低管道支撐負荷。

三、 主要技術參數（DN250規格參考）

四、 應用領域

• ‌城市燃氣輸配‌：用于煤氣管網的主干管及分支管流量調節與切斷。
• ‌工業爐窯‌：鋼鐵、玻璃、陶瓷等行業加熱爐的煤氣燃燒控制。
• ‌石油化工‌：煉油廠、化工廠的氣體及液體介質調節。
• ‌電力供熱‌：熱電廠蒸汽管道及供熱管網的流量平衡調節。

五、 選型與訂購須知

• ‌介質詳情‌：明確為煤氣（注明是否含塵、含水）、天然氣或其他氣體。
• ‌工作壓力與溫度‌：最高工作壓力及持續工作溫度。
• ‌控制要求‌：需要開關型（全開/全關）還是調節型（4-20mA信號控制開度）。
• ‌防爆要求‌：若用于易燃易爆環境，務必指定防爆等級。
• ‌電源電壓‌：常用AC220V、AC380V或DC24V。
