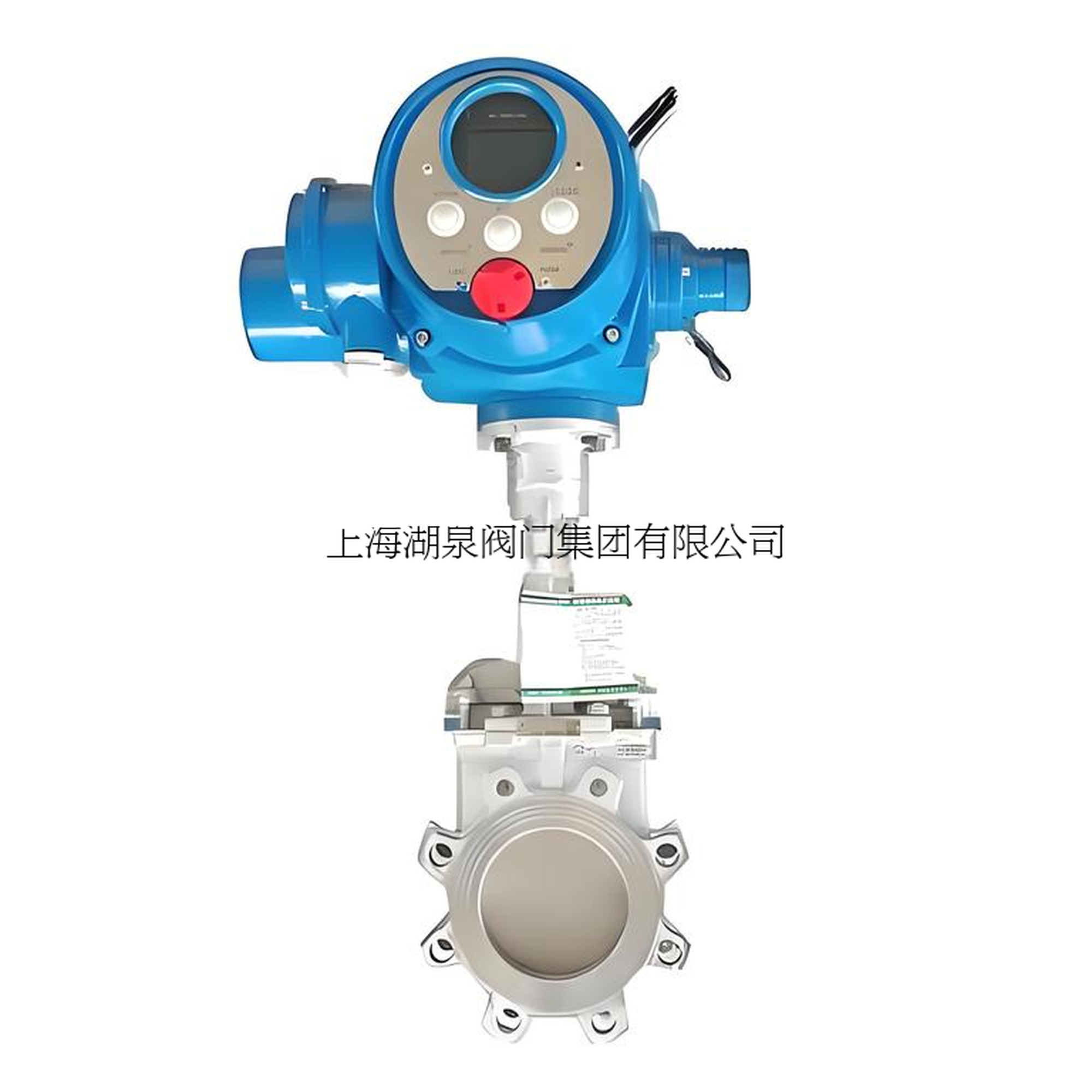

上海湖泉閥門集團有限公司PZ973H-10C DN400 是一款‌碳鋼硬密封、電動驅動、菱形閥座結構‌的調節型刀閘閥，專用于‌污水處理廠鼓風機曝氣系統的空氣流量精確調節與切斷‌。‌‌

核心參數與規格

• ‌型號含義‌：PZ（刀閘閥）973（系列號）H（硬密封）-10（PN1.0MPa）C（碳鋼閥體）；DN400 表示公稱通徑 400mm。
• ‌壓力等級‌：公稱壓力 PN1.0MPa（10 公斤），殼體試驗 1.5MPa，密封試驗 1.1MPa。
• ‌材質配置‌：閥體為鑄鋼/碳鋼（WCB），閘板通常為不銹鋼或碳鋼堆焊硬質合金，密封面為硬質合金硬密封結構，耐沖刷磨損。
• ‌溫度范圍‌：適用介質溫度≤100℃（硬密封工況），部分資料標注可達 200℃（需確認具體密封副配置）。
• ‌連接方式‌：對夾式法蘭連接，結構長度短（DN400 約 102-110mm），重量輕，節省安裝空間。
• ‌驅動與控制‌：配多回轉電動執行器（220V/380V），支持遠程開關及‌4-20mA 信號調節控制‌，可實現曝氣量的連續百分比調節。‌‌

結構與功能特點

• ‌菱形閥座設計‌：區別于傳統刀閘閥，采用菱形幾何結構閥座，閘板上下位移可線性改變流通面積，具備‌調節與節流功能‌，非僅全開全關。
• ‌自清潔與防堵‌：閘板提升運動可刮除密封面粘附物；刀型刃口能切斷纖維、絮團等雜物，防止卡阻，適合含雜質空氣或微濕氣體環境。
• ‌硬密封可靠性‌：金屬對金屬硬密封結構，耐高溫、耐磨損、抗腐蝕，適用于長期運行的曝氣工況，泄漏等級通常達 D 級。
• ‌導向與密封增強‌：閥體內設導向塊保證閘板直線運動，擠壓塊設計確保關閉時密封比壓充足；上密封填料設計防止閥桿泄漏。
• ‌應用場景匹配‌：專為污水廠曝氣池鼓風機出口管道設計，承擔空氣介質的‌接通、切斷及精準流量調節‌任務，亦可用于造紙、化工等行業的漿料或氣力輸送系統。‌‌

選型與安裝注意

• ‌介質適應性‌：主要適用于空氣、含塵氣體、輕微含水霧氣；若介質含大量液態污水或強腐蝕性化學品，需核實密封材質兼容性。
• ‌執行器選配‌：調節型應用必須選配‌調節型電動執行器‌（帶位置反饋），開關型執行器無法實現曝氣量調節功能。
• ‌安裝方向‌：支持水平或垂直管道安裝，但需確保電動執行器上方有足夠維護空間；對夾式安裝需配套標準法蘭及螺栓緊固。
• ‌尺寸參考‌：DN400 規格結構長度約 102-110mm，總高度（含執行器）約 1400-1500mm，具體以廠家圖紙為準。‌‌

該產品通過獨特的菱形調節結構與硬密封技術，解決了傳統刀閘閥無法調節且易堵塞的痛點，是污水處理曝氣工藝中實現節能精準控制的關鍵設備。實際采購時需向廠家確認執行器型號、密封面具體材質（如 Stellite 堆焊）及防爆等級要求。
