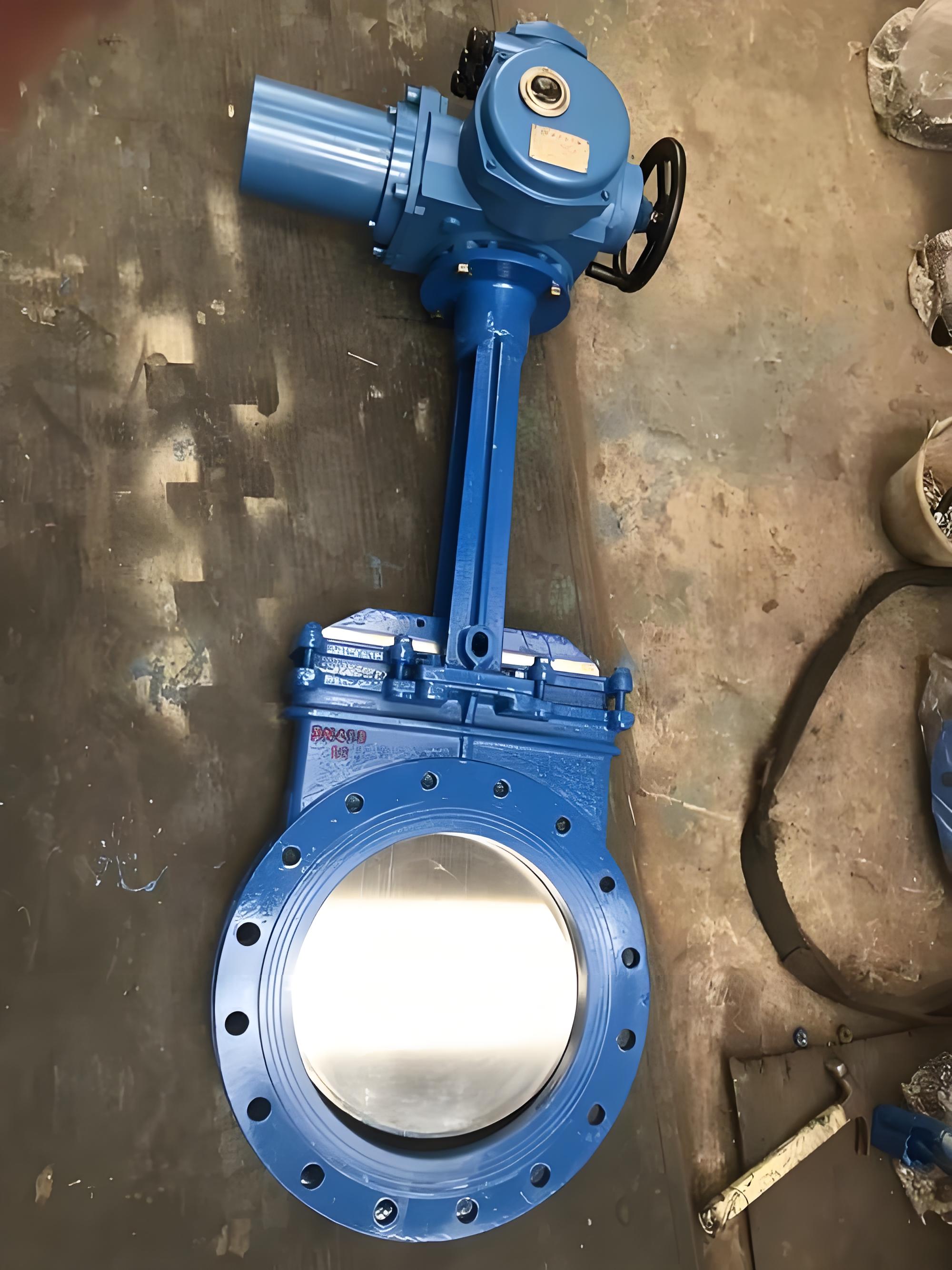

產品名稱：?廠家直銷PZ973H-16H DN200電動刀閘閥（礦漿污水專用閥門）[ 2026-08-06 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
1. 產品概述
上海湖泉閥門集團有限公司PZ973H-16H DN200 電動刀閘閥是一款專為處理高磨損、高粘度及含懸浮顆粒介質設計的工業閥門。該型號采用電動驅動方式，公稱壓力為 1.6MPa（PN16），公稱通徑為 200mm，密封面材質為硬質合金（H代表合金鋼密封）。其獨特的刀刃形閘板設計使其具備優異的切斷能力，特別適用于礦漿、污水、紙漿等復雜工況，能有效防止介質堵塞和密封面磨損，是礦山、污水處理、造紙及化工行業的選擇。
2. 核心結構與工作原理
- 驅動方式：配備多回轉電動裝置，支持遠程控制、現場手動操作及計算機自動控制。在供電中斷時，可通過手動機構進行緊急啟閉，確保系統安全。
- 閘板設計：采用明桿平行式剛性單閘板，底部加工成刀刃狀。在啟閉過程中，閘板能像刀一樣切斷纖維、刮除密封面上的粘著物和顆粒，實現自動清障，保證密封可靠。
- 連接形式：對夾式連接，結構長度極短，重量輕，占用空間小，能有效支撐管道強度并減少振動。
- 密封機制：閥座密封面采用硬質合金與聚四氟乙烯復合材料，兼具高耐磨性與耐腐蝕性。通過介質壓力自密封或外力強制密封，杜絕泄漏。
3. 主要技術參數
參數項目 技術指標 產品型號 PZ973H-16H 公稱通徑 DN200 公稱壓力 PN16 (1.6 MPa) 殼體試驗壓力 2.4 MPa 密封試驗壓力 1.8 MPa 適用溫度 ≤100℃ (常規) / ≤425℃ (特殊硬密封配置) 電源規格 AC380V, 50Hz 防護等級 IP65 (標準型，防塵防雨) / IP67 (防水型) / 防爆型 (Ex dⅡBT4/CT4) 閥體材質 碳素鋼 (WCB) 或不銹鋼 (可選) 閘板材質 2Cr13 或奧氏體不銹鋼 (耐腐蝕) 密封面材質 硬質合金 (H) 4. 性能特點
- 超強耐磨與抗腐蝕：針對礦漿和污水中大量固體顆粒的沖刷，硬質合金密封面顯著延長了閥門使用壽命，性價比優于普通閥門。
- 無堵塞設計：全直通流道設計，流阻小，刀刃形閘板可切斷纖維和刮除雜質，特別適合含有尾礦、煤泥、爐渣等介質的管道。
- 輕量化與易安裝：超短結構長度節省材料，減輕管路系統重量約20%-30%，安裝維修方便，不受安裝高度限制。
- 智能化控制：電動裝置可實現遠程位置顯示及集控，滿足現代工業自動化需求。
5. 應用領域
- 礦山與煤炭：洗煤管道、濾渣漿管道、排灰管道、尾礦輸送。
- 污水處理：城市污水、屠宰廠廢水、沉淀池排泥、化學品處理污水。
- 造紙與制糖：各種濃度紙漿、料水混合物、糖漿。
- 電力與化工：電站除灰渣漿液、化工流體、瀝青、石灰乳等。
6. 安裝與維護建議
- 安裝前檢查：清除閥門腔內及密封面的污物砂粒，核對介質流向與閥門要求一致。
- 預留空間：安裝時需為電動驅動裝置預留足夠的操作和維護空間。
- 定期保養：嚴禁碰撞手輪及傳動機構；若頻繁開關，建議每月潤滑一次；定期檢查填料壓緊程度，確保密封性且閘板開啟靈活。
