1. 產品概述

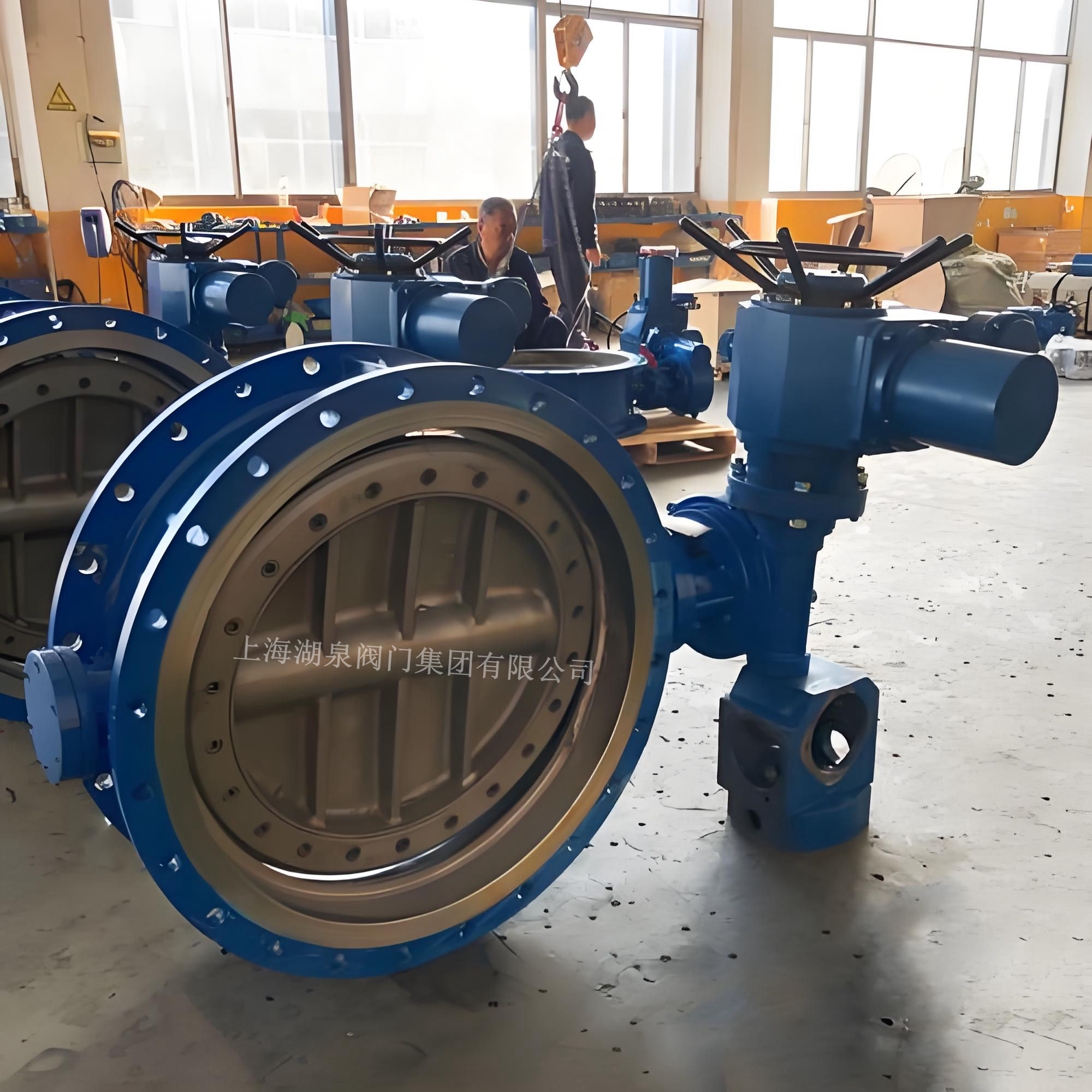

上海湖泉閥門集團有限公司D943W-16P DN250 是一款高性能的法蘭連接電動三偏心金屬硬密封蝶閥。該閥門主體材質采用優質304不銹鋼，配備高精度電動執行器，公稱通徑為DN250，公稱壓力為1.6MPa（16公斤）。其核心設計采用三偏心多層次金屬硬密封結構，解決了傳統蝶閥密封面磨損大、壽命短的問題，該產品廣泛應用于冶金、電力、石油化工、給排水及市政建設等工業管道系統中，主要用于調節流量和截斷流體。

2. 型號含義解析

• ‌D‌：蝶閥 (Butterfly Valve)
• ‌9‌：驅動方式為電動 (Electric Drive)
• ‌4‌：連接形式為法蘭式 (Flange Connection)
• ‌3‌：結構形式為三偏心 (Triple Eccentric)
• ‌W‌：密封面材料由閥體直接加工或堆焊硬質合金，即金屬硬密封 (Metal Hard Seal)
• ‌16‌：公稱壓力 PN1.6 MPa
• ‌P‌：閥體材質為鉻鎳系不銹鋼（通常指304不銹鋼）
• ‌DN250‌：公稱通徑 250mm

3. 核心技術特點

3.1 三偏心密封結構

該閥門采用獨特的三偏心設計，使得蝶板在開啟和關閉過程中，密封面之間無摩擦接觸，僅在最終關閉瞬間實現密封。這種“越關越緊”的特性極大地減少了密封面的磨損，顯著延長了閥門的使用壽命，并降低了操作扭矩。

3.2 多層次金屬硬密封

• ‌密封材料‌：密封圈選用不銹鋼制作，結合J形彈性密封圈，兼具金屬硬密封的耐高溫高壓性能和彈性密封的補償性能。
• ‌耐磨處理‌：蝶板密封面通常采用堆焊鈷基硬質合金，具有極高的硬度和耐磨性，適用于含有顆粒或高溫介質的工況。
• ‌雙向密封‌：具備雙向密封功能，安裝時不受介質流向限制，也不受空間位置影響，可在任何方向安裝。

3.3 優質材質與耐腐蝕性

• ‌閥體/蝶板‌：采用304不銹鋼鑄造或焊接而成，具有良好的耐化學腐蝕性和抗氧化性，適用于水、蒸汽、油品及弱腐蝕性流體。
• ‌適用溫度‌：不銹鋼材質使其工作溫度范圍寬廣，通常在-40℃至425℃（部分工況可達650℃），特別適合高溫蒸汽管道。

3.4 高強度結構設計

針對DN250及以上的大規格蝶閥，蝶板常采用桁架結構或加強筋設計，確保在高壓力下具有足夠的強度，同時保持較大的過流面積和較小的流體阻力。

4. 電動執行器配置

• ‌驅動方式‌：電機驅動，輸出扭矩大，運行平穩。
• ‌控制類型‌：
  • ‌開關型‌：僅用于全開或全關控制，接收無源觸點信號。
  • ‌調節型‌：可接收4-20mA模擬量信號，實現0-90°范圍內的精確角度調節，從而控制流量。
• ‌防護等級‌：通常具備IP67或更高防護等級，防塵防水，適應惡劣工業環境。
• ‌電源電壓‌：常見為AC220V或AC380V，也可根據需求定制DC24V等。
• ‌手動超馳‌：配備手輪機構，在斷電或故障時可手動操作閥門，確保系統安全。

5. 主要技術參數

6. 應用領域

• ‌電力行業‌：電廠煙風道、冷卻水系統、蒸汽管道。
• ‌石油化工‌：原油輸送、化工原料管道、煉油廠工藝管線。
• ‌冶金行業‌：高爐煤氣、熱風管道、除塵系統。
• ‌市政建設‌：大型給排水管網、供熱管網。

7. 選型與安裝注意事項

• ‌介質確認‌：雖然304不銹鋼耐腐蝕性較好，但對于強酸、強堿或氯離子含量高的介質，建議升級為316L不銹鋼（型號D943W-16RL）。
• ‌執行器選型‌：根據管道壓力和閥門扭矩選擇合適的執行器型號，確保啟閉力矩充足。若需遠程自動控制，務必選擇調節型執行器。
• ‌安裝空間‌：DN250閥門體積較大，安裝時需預留足夠的操作和維護空間，特別是電動執行器的接線盒側。
• ‌管道清潔‌：安裝前應清除管道內的焊渣、石塊等雜物，以免損壞密封面。
• ‌調試‌：安裝完成后，需進行電氣接線檢查和行程調試，確保開度指示與實際位置一致。
