一、 產品概述

二、 主要技術參數‌

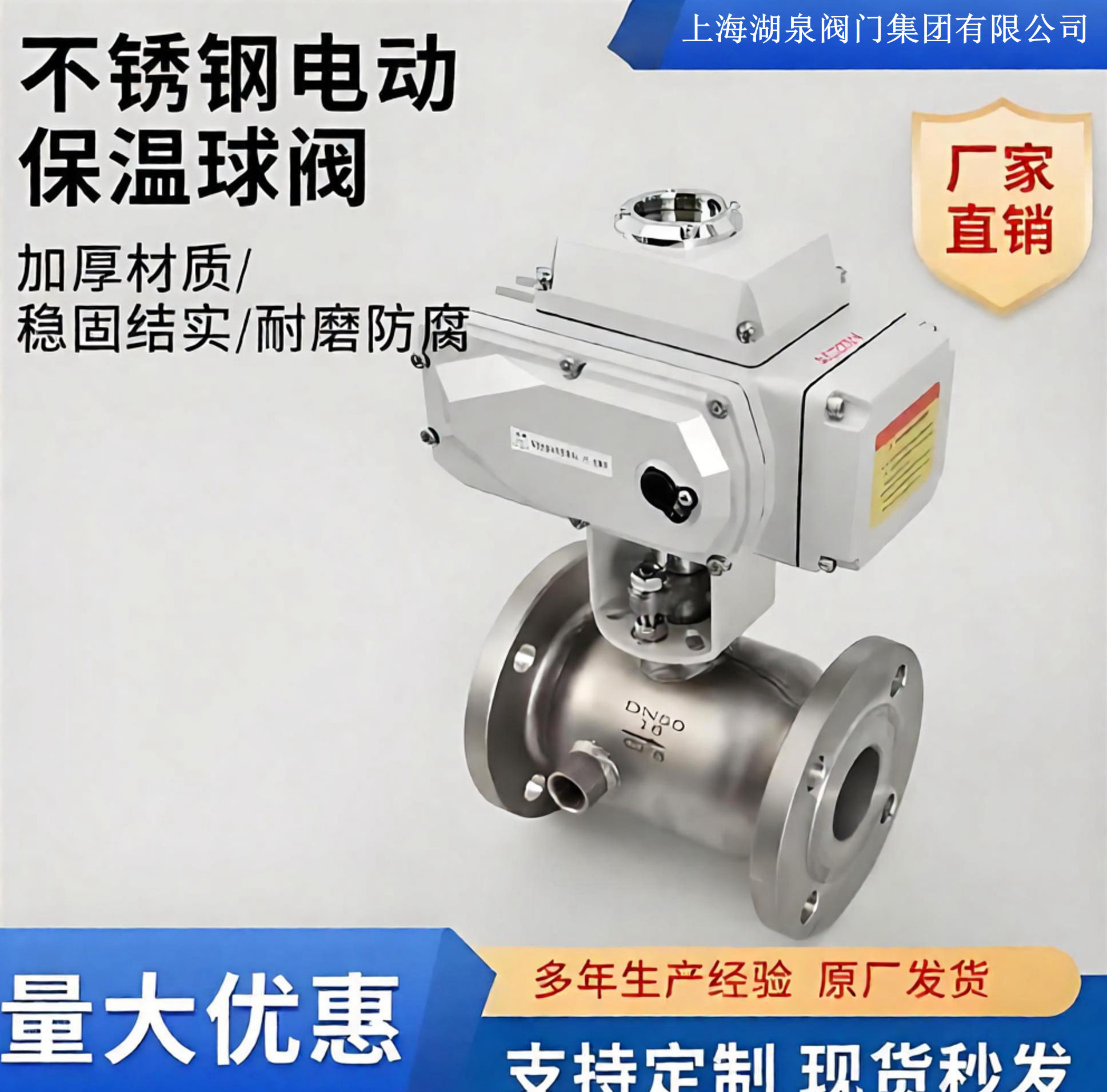

• ‌產品型號‌：BQ941F-16
• ‌公稱通徑‌：DN80
• ‌公稱壓力‌：1.6 MPa (PN16)
• ‌連接方式‌：法蘭連接（符合 GB/T 79-94 等標準）
• ‌驅動方式‌：電動（內置伺服系統，無需另配伺服放大器）
• ‌控制信號‌：4-20mA 或 1-5V DC
• ‌電源電壓‌：220V AC / 380V AC（50/60Hz）
• ‌適用溫度‌：根據夾套介質不同，可適應 -40℃ 至 +180℃ 或更高范圍
• ‌泄漏等級‌：符合 ANSI B16.104 V級標準（零泄漏）
• ‌結構形式‌：直通式，整體式結構

三、 結構與材質特點

• ‌夾套保溫設計‌：夾套采用碳素鋼管焊接而成，相比鑄造夾套具有更高的耐壓性和牢固性。夾套允許壓力通常為 1.0 MPa，可根據工況需求靈活選擇熱媒（蒸汽、導熱油）或冷媒（冷卻水、冷氣）。
• ‌流道優化‌：閥門通徑與管道內徑一致，流體阻力小，阻力系數與同長度管段相等，有效降低管路中介質的熱量損失和壓力降。
• ‌密封性能優異‌：
  • ‌密封圈‌：通常采用 PTFE（聚四氟乙烯）或對位聚苯材料，具有良好的自潤滑性和耐腐蝕性。
  • ‌填料‌：采用柔性石墨，確保閥桿處的密封可靠，無外漏。
  • ‌閥體/閥座‌：常用材質為 WCB（碳鋼）或不銹鋼（如 304/316L），球體材質多為 1Cr13 或不銹鋼，耐沖刷且壽命長。
• ‌電動執行機構‌：內置伺服系統，結構緊湊，體積小，重量輕。支持遠程自動控制，操作簡便，從全開到全關僅需旋轉 90°。

四、 工作原理

五、 產品優勢

• ‌防凝防堵‌：有效解決高粘度、易結晶介質的輸送瓶頸，保證管道暢通。
• ‌節能高效‌：良好的保溫保冷特性顯著降低管路熱量損失，節約能源。
• ‌控制精準‌：電動驅動配合標準信號輸入，可實現自動化精確控制，便于集成到 DCS 或 PLC 系統中。
• ‌維護便捷‌：結構簡單，密封圈活動式設計，拆卸更換方便；在線維修可能性高，減少停機時間。
• ‌適應性強‌：適用于高壓、大口徑及惡劣工況，流向可任意安裝（建議水平安裝，垂直安裝時閥桿需朝上）。

六、 典型應用場景‌

• ‌石油化工‌：重油、原油、瀝青、石蠟的輸送管道。
• ‌化纖制藥‌：熔融樹脂、糖漿、藥液等易結晶介質的控制。
• ‌食品飲料‌：巧克力、油脂、蜂蜜等高粘度食品的衛生級輸送（需選用衛生級材質）。
• ‌其他行業‌：造紙、冶金、污水處理等領域的特殊介質控制。

七、 選型與安裝注意事項

• ‌選型‌：需明確介質特性（粘度、凝固點）、工作溫度、壓力及夾套熱媒類型。對于含顆粒介質，建議選用硬密封；對于潔凈高粘度介質，選用軟密封。
• ‌安裝‌：安裝前需清潔管道法蘭面，對準后均勻緊固螺栓。建議水平安裝，若垂直安裝務必保證閥桿向上。安裝后需進行密封性測試和動作調試。
• ‌維護‌：定期檢查夾套連接處是否有泄漏，定期給執行機構和閥桿加注潤滑油，避免頻繁開關以延長密封件壽命。
